ĆWICZENIE NR 6

WYZNACZENIE LINII NASYCENIA DLA WODY

1. Schemat stanowiska:

2. Wartości zmierzone

LP.	Δp[kG/cm^2]	Δp[Pa]	t[˚C]	T[K]
1	0,97	95124,51	22,5	295,50
2	0,90	88259,85	52,0	325,00
3	0,80	78453,20	66,0	339,00
4	0,70	68646,55	74,0	347,00
5	0,60	58839,90	80,0	353,00
6	0,50	49033,25	85,0	358,00
7	0,40	39226,60	89,0	362,00
8	0,30	29419,95	93,0	366,00
9	0,20	19613,30	96,0	369,00
10	0,10	9806,65	98,0	371,00
11	0,05	4903,33	99,5	372,50

3.Wzory:

gdzie:

p_abs - ciśnienie absolutne

p_b - ciśnienie barometryczne

a_t - teoretyczna wartość nachylenia współczynnika prostej

p_n,1 = 95124,51Pa - początkowa wartość ciśnienia

T_n,1=22,5K - początkowa wartość temperatury

4.Wielkości wyliczone:

LP.	pabs[Pa]	T[K]	Yi	Xi	adośw
1	6875,50	295,50	0,000000	0,000000
2	13740,15	325,00	0,692358	0,000307	2253,977
3	23546,80	339,00	1,231026	0,000434	2834,882
4	33353,45	347,00	1,579197	0,000502	3144,242
5	43160,10	353,00	1,836952	0,000551	3332,439
6	52966,75	358,00	2,041700	0,000591	3455,83
7	62773,40	362,00	2,211567	0,000622	3557,497
8	72580,05	366,00	2,356726	0,000652	3615,418
9	82386,70	369,00	2,483460	0,000674	3684,288
10	92193,35	371,00	2,595924	0,000689	3769,436
11	97096,68	372,50	2,647743	0,000700	3785,026

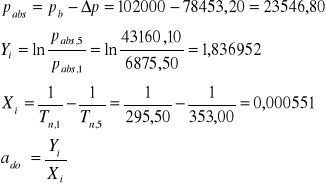

5.Przykładowe obliczenia

6.Wnioski

Przedstawiona krzywa na wykresie Xi-Yi obejmuje część krzywej parowania. Zaczyna się ponad punktem potrójnym (w temperaturze początkowej) i sięga aż do temperatury nasycenia, w której zaczynają pojawiać się pierwsze pęcherzyki pary. Wyznaczony doświadczalnie współczynnik kierunkowy znacznie różni się od współczynnika teoretycznego. Błędy zostały spowodowane niedokładnością odczytów z wakuometru, a także niedokładnością przyrządów pomiarowych (np. nieszczelność naczynia z podgrzewaną cieczą).Otrzymane wartości Xi oraz Yi znacznie odbiegają od linii prostej.

V_pary=const

V_wody=const

t

---
