Egzamin teoria, MEiL, [NW 125] Podstawy konstrukcji maszyn II, Egzaminy


  1. Jak można wpływać na wielkość amplitudy sił w śrubach z naciągiem wstępnym, zakładając stałą amplitudę zmian obciążenia dodatkowego? Odpowiedź uzasadnij odpowiednim rysunkiem.

  2. Naszkicuj wykres obciążenia poszczególnych nitek gwintu w typowym połączeniu śruba-nakrętka. Narysuj rozwiązanie konstrukcyjne (dopuszczalna jest modyfikacja śruby oraz nakrętki) pozwalające zoptymalizować ten rozkład pod względem wytrzymałości.

  3. 0x08 graphic
    0x08 graphic

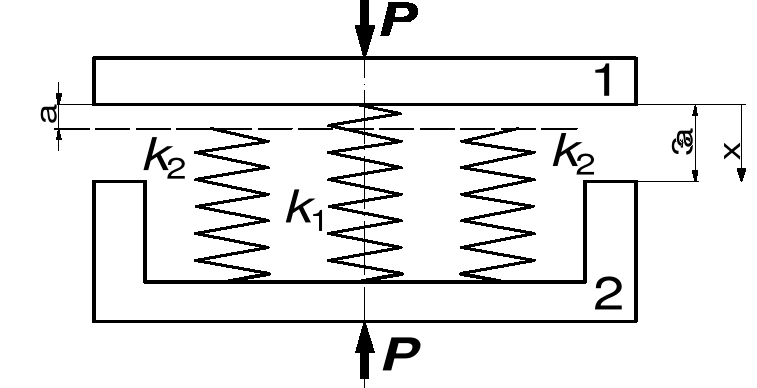

    Pomiędzy płytami 1 oraz 2 poruszającymi się względem siebie wzdłuż linii działania sił P znajduje się sprężyna o sztywności k1 i dwie sprężyny o sztywności k2 każda, krótsze od sprężyny pierwszej o a. Narysuj wykres charakterystyki sztywnościowej przedstawionego układu sprężyn.

  4. Wyjaśnij różnicę pomiędzy sprzęgłami niepodatnymi skrętnie sztywnymi a sprzęgłami niepodatnymi skrętnie luźnymi.

  5. Podaj zasadnicze różnice pomiędzy łozyskiem hydrostatycznym a hydrodynamicznym (funkcjonalność, zasada działania, technologia wykonania).

a  = 70 mm

k1 = 5·103 kN/m

k2 = 2·103 kN/m

0x01 graphic
