KONSPEKT LEKCJI

www.wychowanietechniczne.prv.pl

TEMAT : Budowa komputera

Czas:45 min

Cele lekcji:

Kształcący:

• uczeń będzie umiał rozpoznać wewnętrzną budowę komputera,

• uczeń będzie znał podstawowe pojęcia: procesor, typy pamięci,

zasady działania: klawiatury, monitora, drukarek, skanera, modemu.

Poznawczy:

• uczeń będzie znał podstawowe elementy komputera,

Wychowawczy:

• uświadomienie potrzeby opanowania umiejętności rozpoznawania elementów komputera.

Metody nauczania:

Pogadanka, pokaz, obserwacja,

Środki dydaktyczne:

Tablica, podręcznik, tablice poglądowe, zestaw komputerowy.

PRZEBIEG LEKCJI

1. Sprawdzanie listy obecności

2. Podanie tematu lekcji

3. Uświadomienie uczniom celu lekcji

4. Realizacja tematu lekcji

5. Kontrola i utrwalenie wiadomości i umiejętności:

sformułowanie pytań dotyczących celów lekcji.

6. Zakończenie lekcji

OGÓLNA BUDOWA KOMPUTERA.

Przykład:

Kierowca dostrzega znak nakazu jazdy w prawo.

Zachowanie: zmysł wzroku informuje mózg o znaku, mózg przeszukuje pamięć i znajduje sposób reakcji na tę sytuację, następnie przesyła rozkazy do odpowiednich mięśni.

W procesach tych biorą udział: zmysły, mózg, mięśnie.

Rys1. Reakcja organizmu na bodziec.

Podobnie można opisać budowę komputera.

Rys2. Ogólna budowa komputera- schemat uproszczony.

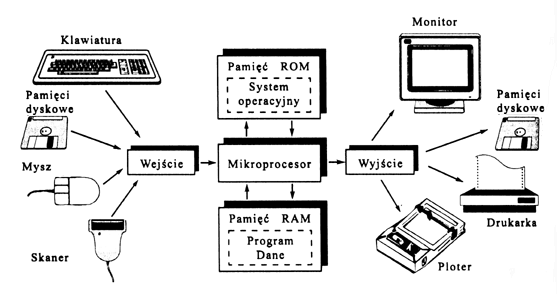

Rys.3 Schemat budowy komputera.

URZĄDZENIA WEJŚCIOWE.

Odpowiedniki naszych zmysłów: za ich pośrednictwem docierają do komputera informacje.

Niektóre urządzenia wejściowe:

Mysz komputerowa: urządzenie niewielkie, łatwo dające się przesuwać dłonią pudełka, połączone z komputerem za pomocą kabla lub drogą radiową. Myszka umożliwia przekazywanie ruchów do komputera. Jeden z najprostszych i najczęściej stosowanych sposobów komunikacji z komputerem.

Klawiatura: tablica, na której rozmieszczone są przyciski oznaczone: literami, cyframi oraz specjalnymi znakami, a także tzw. klawisze funkcyjne umożliwiające wykonanie specyficznych czynności. Klawiatura jest podstawowym i najczęściej stosowanym sposobem komunikacji z komputerem.

Kamera cyfrowa i skaner: urządzenia służące do przekazywania do jednostki centralnej informacji w formie obrazów. Skaner umożliwia przekaz jedynie obrazów płaskich, kamera przekazuje również obrazy przestrzenne. Lepszą jakość obrazów zapewnia skaner.

URZĄDZENIA WYJŚCIOWE.

Za ich pośrednictwem komputer przekazuje wyniki swojej pracy.

Monitor: przekazuje przebieg i wyniki pracy komputera, a użytkownik może kontrolować na ekranie np. wprowadzane przez siebie dane lub polecenia. Jest podstawowym urządzeniem wykorzystywanym w komunikacji człowieka z komputerem.

Karta grafiki: pośredniczy w pracy procesora z monitorem.

Drukarka: umożliwia utrwalenie wyników pracy swojej i komputera. Opracowany dokument, przygotowany projekt czy dokonane obliczenia istnieją tak długo, jak długo pozostaje włączony monitor.

JEDNOSTKA CENTRALNA.

Najważniejszy element komputera w znacznej mierze decydujący o możliwościach komputera.

Najważniejsze elementy jednostki centralnej:

Płyta główna(szkielet komputera): jeden z podstawowych elementów komputera. Znajdują się tam odpowiednie gniazda rozszerzające umożliwiające podłączenie układów elektronicznych tzw. kontrolerów które sterują urządzeniami zewnętrznymi (np. drukarki, myszy, monitora, klawiatury). Do gniazd również podłączamy urządzenia wewnętrzne (np. układy pamięciowe RAM, ROM, a także CPU). Komunikacja pomiędzy pamięcią a CPU, a także przesyłanie danych od i do urządzeń peryferyjnych jest możliwe dzięki magistrali. Łączy ona wszystkie elementy komputera. Magistralę można porównać do układu nerwowego człowieka tworzącego połączenie każdego receptora z mózgiem jakim jest mikroprocesor.
Gniazda urządzeń zewnętrznych wyprowadzone są na tylną ścianę obudowy jednostki centralnej są to tzw. porty. Port jest to miejsce do którego można podłączyć jakieś urządzenie.

Procesor( mózg komputera): układ sterujący pracą całego systemu.
Do mikroprocesora dopływają wszystkie informacje, które zostają przez ten układ przetworzone i wysłane do odpowiednich urządzeń wejścia lub wyjścia. Oprócz CPU każdy komputer składa się z dwóch typów pamięci wewnętrznej:
Pamięci ROM : jest to pamięć tylko do odczytu. To znaczy że możemy z niej tylko pobierać informację, a nie możemy w niej informacji przechowywać. W pamięci tej są informacje o których komputer musi pamiętać zaraz po włączeniu.
Wyłączenie komputera nie wpływa na zawartość tej pamięci ponieważ podtrzymywana jest przez baterie. Pamięć ta przechowuje informację o urządzeniach podłączonych do komputera, o bieżącym czasie i dacie, jak również o tym gdzie szukać sytemu operacyjnego (programu który odpowiedzialny jest za komunikację między komputerem, a człowiekiem) zaraz po włączeniu komputera. ROM można porównać do pamięci człowieka w której zapisane są podstawowe informacje dotyczące np. sposobu jedzenia, picia, chodzenia.
Pamięć RAM: jest to pamięć o dostępie swobodnym.
To znaczy że możemy z niej korzystać zapisując do niej informacje i pobierając z niej informację. Programy które uruchamiamy (np. gry) umieszczane są w pamięci RAM. Jeżeli rezygnujemy z uruchomionego programu, zostaje on z pamięci RAM usunięty, i możemy uruchomić następny program itd. Zaletą jest że umożliwia uruchamianie dowolnej ilości programów. Wielkość pamięci wyraża się w MB. Im większa pamięć tym komputer szybciej działa, ponieważ może szybciej pobierać dane. Pobieranie danych z pamięci jest znacznie szybsze niż pobieranie danych z dysku. Podobnie człowiek szybciej rozwiąże zadanie matematyczne pamiętając wzory (pamięć wewnętrzna), niż miałby ich szukać w książkach (pamięć zewnętrzna).Informacje w RAM są nietrwałe. Aby można informacje przechowywać nawet po wyłączeniu komputera potrzebne są urządzenie takie jak dyskietka, dysk twardy, płyta CD, DVD .

Karty rozszerzeń: układy elektroniczne pełniące wyspecjalizowane funkcje w komputerze, odpowiedzialne za dźwięk (karta dźwiękowa), obraz (karta grafiki),komunikację urządzeniami wej/wyj (porty szeregowe i równoległe -tzw. I/O), komunikację z innymi komputerami (karty sieciowe, modem).

Tab.1. Gniazda umieszczone na płycie głównej:

PS/2	Gniazdo klawiatury i myszy.
COM 1, COM 2	Złącza szeregowe
RS 232	służą do podłączenia myszy, modemu, drukarki i in.
LPT 1	Złącze równoległe.
USB	Uniwersalna szyna danych - możliwe podłączenie każdego urządzenia wyposażonego w to złącze

Rys. 4. Rozmieszczenie gniazd wej /wyj na płycie głównej.

OBUDOWA KOMPUTERA

Jest jak gdyby skórą komputera. W jej wnętrzu umieszczana jest jednostka centralna wraz z kartami rozszerzeń. Rodzaj obudowy może zadecydować o rodzaju płyty głównej umieszczonej wewnątrz niej, a co za tym idzie również o innych parametrach komputera (rodzaj procesora, ilość pamięci czy kart rozszerzeń).

Rys.5. Rodzaje obudów komputera.

ZAKOŃCZENIE ZAJĘĆ

Pytania do uczniów.

Jakie są podstawowe elementy budowy komputera?

Co to jest procesor i do czego służy?

Wymień urządzenia wejściowe i wyjściowe?

BODZIEC

MIĘŚNIE

MÓZG

PAMIĘĆ

URZĄDZENIA

WEJŚCIOWE

MIKROPROCESOR

URZĄDZENIA

WEJŚCIOWE

LPT

USB 1

USBO

COM 1

COM 2

KLAWIATURA

MYSZ

---
