Laboratorium z metrologii elektrycznej i elektronicznej
II ELEKTR	Temat :Układy próbkująco-pamiętające.	Data:24.02.1997
Gr.	Arkadiusz Krzywda, Kroczak Janusz	Ocena:

1)Treść pomiarów

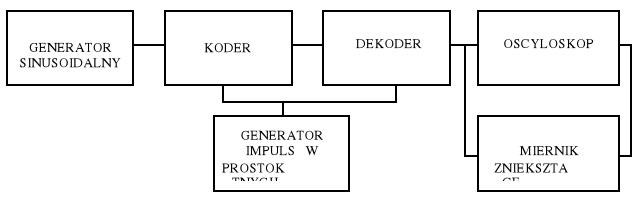

1.1) Wpływ częstotliwości próbkowania na wierność sygnału

Tabela pomiarowa

f [Hz]	b filtru h [%]	z filtrem h [%]
100 200 300 400 500 600 700 800 1000 k 2000 k 5000 k 10000 k 20000 k	--- --- 9.8 5.6 5 4.2 4.2 4 3.8 3.8 3.8 3.8 3.8	--- --- 40 32 21.6 17.4 14.4 12.6 10.8 6 5.2 5.2 5.1

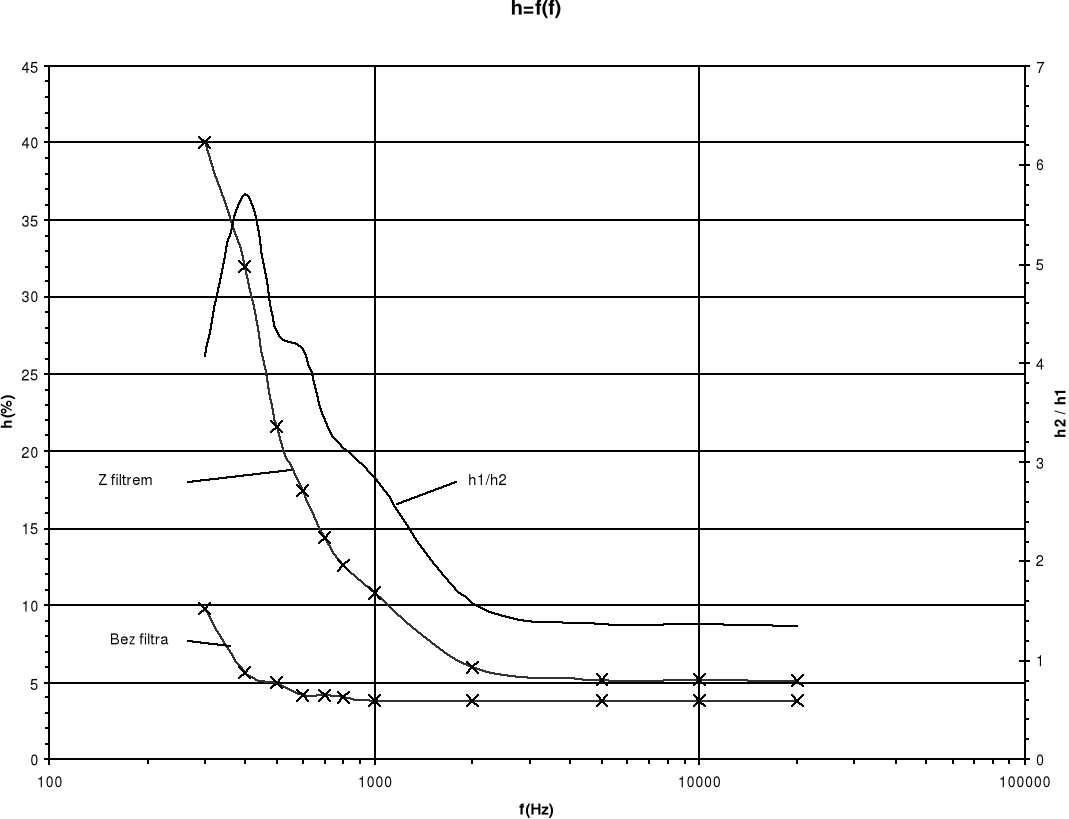

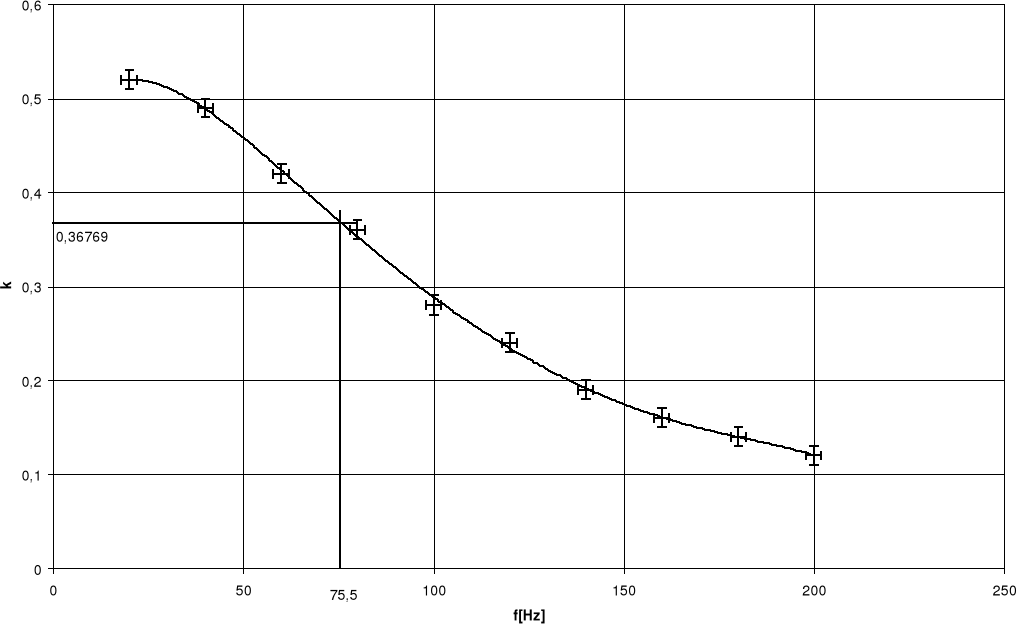

Wykres

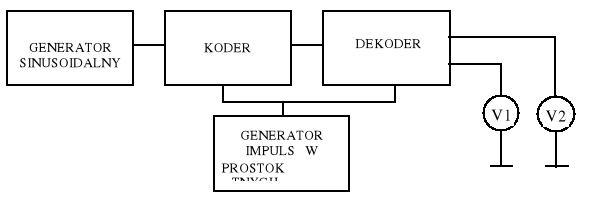

1.2)Zwielokrotnianie informacji w kanale (pomiar przesłuchu)

Tabela pomiarowa

f [kHz]	U1 [mV]	U2 [V]	T b.filtra
10	0,76	0,72	-59,53
20	5,8	0,72	-41,88
30	9,4	0,72	-37,68
40	18,3	0,72	-31,9
50	23,4	0,72	-29,76
60	27,6	0,72	-28,33
70	39	0,72	-25,33
75	41	0,72	-24,89
80	44	0,68	-23,78
85	46	0,5	-20,72
90	49	0,42	-18,66

Przykładowe obliczenia

T= 20 log U2 / U1 =20 log 0,72 / 0,0276 = 28,33 [dB]

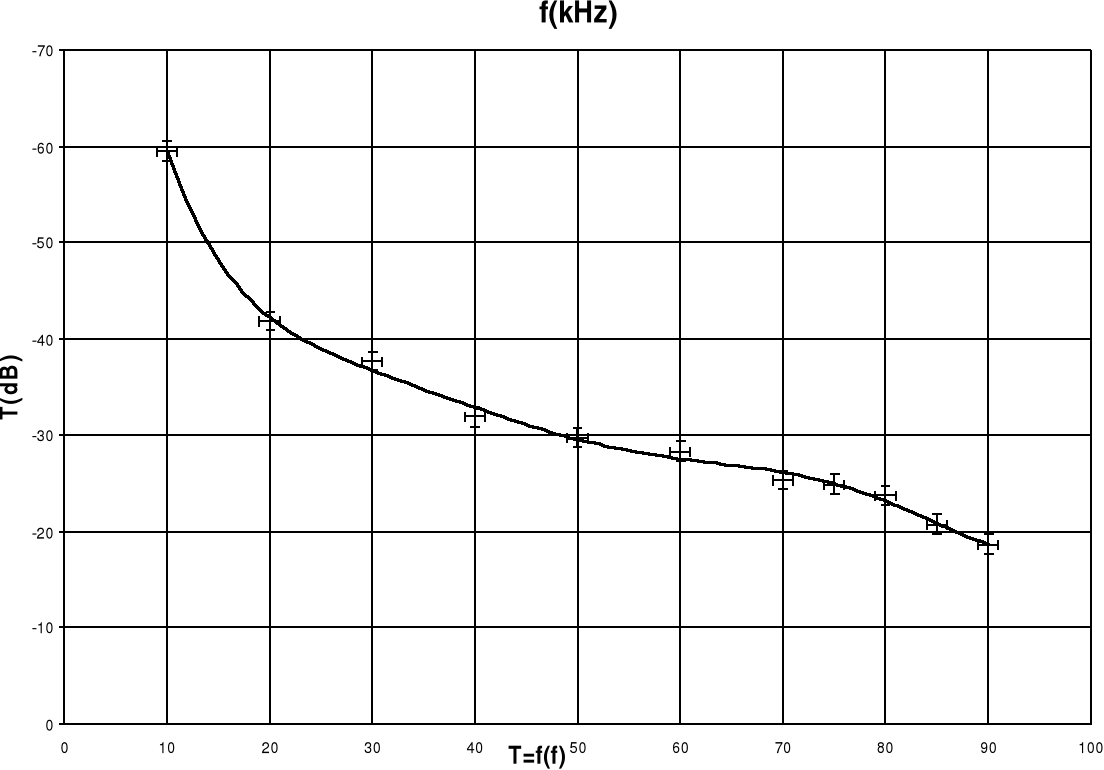

Wykres

5)Wnioski

W przeprowadzonych pomiarach badaliśmy próbkowanie sygnału ciągłego, wpływ częstotliwości próbkowania na wierność tegoż sygnału oraz zjawiska występujące przy zwielokrotnieniu informacji w kanale przesyłowym.

Z wykresu pierwszego możemy odczytać iż przy niskich częstotliwościach zniekształcenia są stosunkowo duże , gdy jednak będziemy zwiększać częstotliwość zniekształcenia maleją . Stosunek zniekształceń przy niskiej częstotliwości jest duży biorąc pod uwagę pomiar z filtrem jak i bez filtra. Przy wysokich częstotliwościach stosunek ten jest prawie równy jeden.

Sygnał sinusoidalny o częstotliwości 80 Hz pochodzący z generatora przechodził przez filtr dolnoprzepustowy co miało na celu wyeliminowanie wyższych częstotliwości mogących później zniekształcić sygnał wyjściowy w większym stopniu niż miałoby to miejsce gdy nie zostałyby one za w czasu wyeliminowane. Sygnał ten był próbkowany impulsami prostokątnymi o bardzo krótkim czasie trwania, których częstotliwość zmieniano w granicach od 0.16 kHz do 20 kHz. Zaobserwowano, że jakość odtwarzanego sygnału jest tym lepsza im częstotliwość próbkowania jest większa, a wykres zależności współczynnika zniekształceń nieliniowych h_E od częstotliwości próbkowania f ma kształt hiperboli. W kolejnej części ćwiczenia badaliśmy możliwość wykorzystania jednego toru przesyłowego jako więcej niż jednego kanału informacyjnego. Polegało to na tym , że do kodera w którym występowały dwa filtry , gdzie tylko do jednego został doprowadzony sygnał , a następnie sygnał ten został poddany częstotliwości próbkowania mierzyliśmy wartość napięcia na obu wyjściach filtrów . Na podstawie przeprowadzonych pomiarów zauważamy , że napięcie na pierwszym filtrze jest stałe co jest zgodne z założeniami , natomiast na wyjściu drugiego filtru powstaje niewielkie napięcie, które rośnie wraz z częstotliwością próbkowania.

Potrzeba stosowania próbkowania występuje w wielu dziedzinach techniki. Szczególnie widoczna jest w telekomunikacji gdzie dąży się do przesłania jak największej ilości informacji przy najniższych kosztach . Próbkowania wykorzystuje się tu w połączeniach między centralami, wykorzystuje się dodatkowo zwielokrotnianie informacji w kanale transmisyjnym
