Politechnika Lubelska w Lublinie
Laboratorium TWN.		Ćwiczenie nr: 2
Wykonali: Mariusz Walo Adam Wnuk Grzegorz Woś	Semestr: VI	Grupa: ED 6.5	Rok akademicki 2004/2005
Temat: Układy przekształtnikowe o komutacji sieciowej. Sterowniki prądu przemiennego. Łączniki prądu przemiennego.		Data wykonania: 08-03-2005	Ocena:

1. Cele ćwiczenia.

Poznanie zasad pracy układów o komunikacji sieciowej, sterowanych fazowo (sterowniki prądu przemiennego) i grupowo (łączniki prądu przemiennego).

2. Schemat układu.

Schemat ideowy jednofazowego sterownika (łącznika) prądu przemiennego.

3. Charakterystyki zaobserwowane podczas pomiarów.

a) Charakterystyki dla obciążenia rezystancyjnego R.

b) Charakterystyki dla obciążenia rezystancyjnego-indukcyjnego RL.

4. Charakterystyki sterowania.

Charakterystyka przedstawiająca zmiany mocy P w funkcji kąta zapłonu.

Charakterystyka napięcia wyjściowego Uwy w funkcji kąta zapłonu.

Charakterystyka prądu wyjściowego Iwy w funkcji kąta zapłonu.

5. Łączniki prądu przemiennego.

a) Charakterystyki dla obciążenia rezystancyjnego R.

b) Charakterystyki dla obciążenia rezystancyjno-indukcyjnego RL.

6. Charakterystyki dla łączników prądu przemiennego.

Charakterystyka zależności napięcia od ilości włączonych okresów.

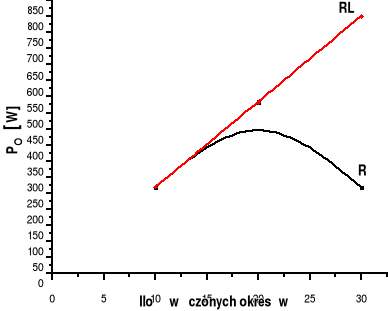

Charakterystyka zależności mocy obciążenia od ilości włączonych okresów.

7. Wnioski.

Naszym celem było zaobserwowanie właściwości układu w zależności od rodzaju obciążenia: czysto rezystancyjnego oraz dla RL.

Dla obciążeniu RL wraz ze wzrostem prądu gwałtownie maleje napięcie na obciążeniu. Przy obciążeniu R zmiana prądu nie ma tak wielkiego wpływu na napięcie.

Z charakterystyki sterowania możemy odczytać,że wraz ze wzrostem kąta wysterowania, gwałtownie maleje moc zarówno dla obciążenia RL jak i samego R.

---
