AKADEMIA TECHNICZNO - ROLNICZA BYDGOSZCZ INSTYTUT TELEKOMUNIKACJI I ELEKTROTECHNIKI
ZAKŁAD ELEKTRONIKI			Imię i nazwisko
Laboratorium teorii sygnałów i obwodów			1.Tomasz Kobusiński
Nr Ćwiczenia : Temat :			2. Robert Dudek
Tranzystor polowy z izolowaną bramką			Nr grupy : E 1	Semestr : IV
			Instytut:
Data wykonania ćw.: 22.05.1997r.	.	Ocena :	Elektroniki

Charakterystyka wyjściowa I_D=f(U_DS)

Wyniki pomiarów

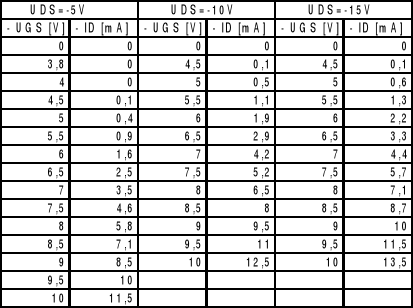

Charakterystyka przejściowa I_D =f(U_GS)

Wyniki pomiarów

Charakterystyka I_D=f(U_GS) dla U_D=-10 V i R_D=3kΩ

Wyniki pomiarów

Optymalny punkt pracy i obliczenie wzmocnienia napięciowego dla fg=2kHz

U_P=-5,8V (wartość z pomiarów)

Uwe=0,3V

Uwy=1,5V

Uwy=1,5V

K_U= = 5

Uwe=0,3V

Zniekształcenia w zależności od położenia punktu pracy

---
