POLITECHNIKA POZNAŃSKA

INSTYTUT ELEKTROTECHNIKI PRZEMYSŁOWEJ

Zakład Podstaw Elektrotechniki

Laboratorium Elektrotechniki Teoretycznej



Ćwiczenie nr 4



Temat: Obwody z rezystancyjnymi elementami unilateralnymi

Rok akademicki:



Wydział Elektryczny



Studia dzienne magisterskie



Nr grupy:



Wykonawcy:



1.

2.

3.

4.

5.

6.

Data

Wykonania

ćwiczenia

Oddania

sprawozdania







Ocena:

Uwagi:









1. Wiadomości teoretyczne.

(element unilateralny, definicje wartości średniej i skutecznej, mierniki analogowe w pomiarach wartości średniej i skutecznej, definicja współczynnika tętnień q, obliczanie współczynnika tętnień q ze wzorów na wartość skuteczną i średnią oraz ze współczynników szeregu Fouriera, wartość średnia i skuteczna dla prostowania pół i całofalowego w układach jednofazowych, zasada pracy układów jedno-, dwu-, trój- i sześciopulsowego oraz ich budowa, zalety i wady).



2. Przebieg ćwiczenia.



2.1. Prostowanie półfalowe i całofalowe w układach jednofazowych.

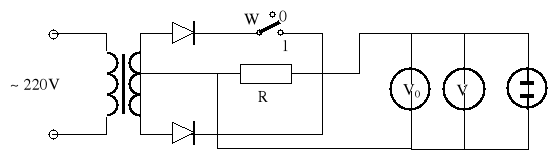

2.1.1. Układy z dzielonym uzwojeniem wtórnym transformatora zasilającego.



2.1.1.1. Schemat połączeń.

0x01 graphic



R = 2 kၗ, V0 - woltomierz magnetoelektryczny, V - woltomierz elektromagnetyczny.



2.1.1.2. Przebieg pomiarów.

Połączyć układ przedstawiony na schemacie. Odczytać wartość średnią i skuteczną napięcia na odbiorniku dla otwartego i zamkniętego wyłącznika W (w układzie jedno- i dwupołówkowym), wyniki zapisać do tabeli 1. Obserwować przebiegi na oscyloskopie.

2.1.2. Układ Graetza.



2.1.2.1. Schemat połączeń.



0x01 graphic



R = 2 kၗ, V0 - woltomierz magnetoelektryczny, V - woltomierz elektromagnetyczny.



2.1.2.2. Przebieg pomiarów.

Połączyć układ przedstawiony na schemacie. Odczytać wartość średnią i skuteczną napięcia na odbiorniku, wyniki zapisać do tabeli 1. Obserwować przebiegi na oscyloskopie.

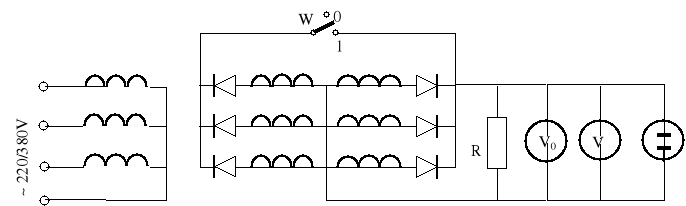

2.2. Prostowanie półfalowe i całofalowe w układach trójfazowych.



2.2.1. Schemat połączeń.

0x01 graphic



R = 2 kၗ, V0 - woltomierz magnetoelektryczny, V - woltomierz elektromagnetyczny.



2.2.2. Przebieg pomiarów.

Połączyć układ przedstawiony na schemacie. Odczytać wartość średnią i skuteczną napięcia na odbiorniku dla otwartego i zamkniętego wyłącznika W (w układzie trój- i szeciopulsowym), wyniki zapisać do tabeli 1. Obserwować przebiegi na oscyloskopie.



3. Tabela wyników.



Tabela 1. Wyniki pomiarów wartości średniej i skutecznej napięcia na odbiorniku oraz wartości współczynnika q..



rodzaj układu

pozycja wyłącznika

q z pomiarów

q z obliczeń

U0

|U|

q

ze współczynników szeregu Fouriera

ze wzorów na wartość skuteczną i średnią

V

V

0x01 graphic

1- fazowy

0











1











Graetza

-











3 - fazowy

0











1













4. Obliczenia.

a) Obliczyć współczynnik tętnień q dla pomiarów.

b) Obliczyć współczynnik tętnień q ze współczynników szeregu Fouriera (1) (uwzględnić a0, a1, a2, b1, b2).



0x01 graphic
(1)



c) Obliczyć współczynnik tętnień q ze wzorów analitycznych na wartość skuteczną i średnią (2).



0x01 graphic
(2)



5. Uwagi końcowe i wnioski.

a) Porównać wyniki dla współczynnika tętnień q uzyskane z pomiarów i wyznaczone teoretycznie. Podać źródła ewentualnych rozbieżności.

b) Omówić sposób działania poszczególnych układów i wyjaśnić (graficznie) skąd wynikają przebiegi napięcia na odbiorniku. Podać jaka jest częstotliwość wyprostowanego przebiegu napięcia na odbiorniku dla poszczególnych układów.

c) Przedstawić wnioski i uwagi dotyczące zbadanych układów.



6. Parametry i dane znamionowe zastosowanych urządzeń i mierników.



7. Literatura

1. Atabiekow G., Teoria liniowych obwodów elektrycznych, WNT, Warszawa 1964.

2. Bolkowski S., Elektrotechnika teoretyczna, Wyd. 6, WNT, Warszawa 2001.

3. Cholewicki T., Elektrotechnika teoretyczna t. 1 WNT, Warszawa 1973.

4. Krakowski M., Elektrotechnika teoretyczna t. 1, PWN, Warszawa 1995.

5. Kurdziel R., Podstawy elektrotechniki, WNT, Warszawa 1972.

6. Skrypt Laboratorium Elektrotechniki teoretycznej, Wydawnictwo Politechniki Poznańskiej, Poznań 1998 wydanie VII.
