Wyznaczanie charakterystyk przetwornika mocy czynnej.

Pomiary:

Uwe [V]	Iwe [A]	αw [dz]	kw [W/dz]	Pw [W]	cosϕ	Uc [V]	Iwy [mA]	PP1 [W]	δ% [%]
176	5,00	43,5	20	870	1,00	7,92	3,96	871	14
198	5,00	49,5	20	990	1,00	8,93	4,47	983
220	5,00	55,0	20	1100	1,00	9,93	4,97	1093
242	5,00	60,0	20	1200	1,00	10,16	5,08	1117
256	5,00	64,0	20	1280	1,00	10,19	5,10	1122
220	5,00	42,5	20	850	0,80	7,51	3,76	827	1,2
220	5,00	32,5	20	650	0,60	5,72	2,86	629
220	5,00	27,0	20	540	0,50	4,75	2,38	523
220	5,00	16,5	20	330	0,30	2,78	1,39	305
220	5,00	7,0	20	140	0,10	0,75	0,38	82
220	4,00	44,0	20	880	1,00	8,00	4,00	880	0,67
220	3,00	33,0	20	660	1,00	6,00	3,00	660
220	2,50	27,5	20	550	1,00	5,03	2,52	553
220	2,00	22,0	20	440	1,00	3,96	1,98	435
220	1,00	11,0	20	220	1,00	2,03	1,02	223

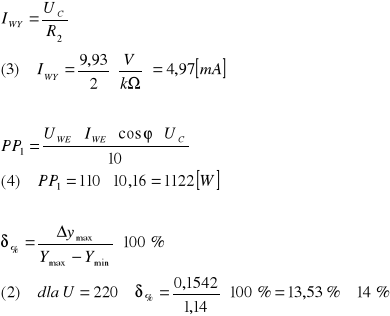

Przykładowe obliczenia:

Charakterystyki przetwornika mocy czynnej:

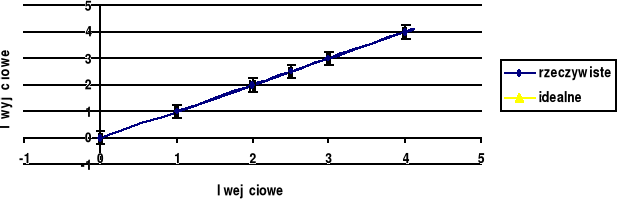

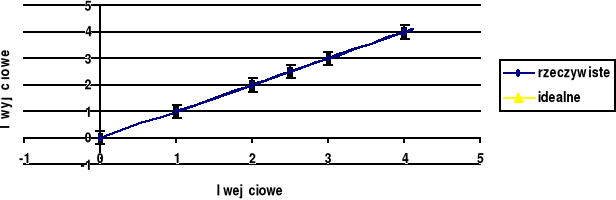

I_wy = f(I_we)

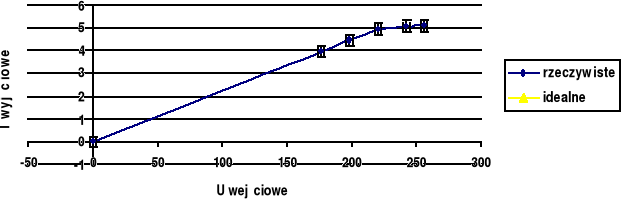

I_wy = f(U_we)

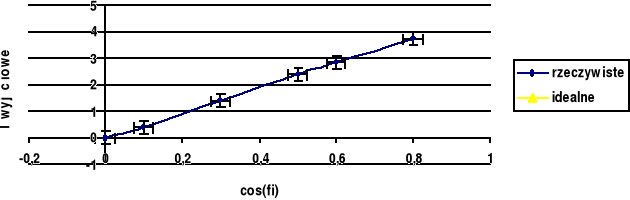

I_wy = f(cosϕ)

Obliczam stałe przetwarzania dla poszczególnych charakterystyk:

---
