Paweł Młynarczyk grupa V 14.05.2003 r.
Konrad Adamkiewicz
Szczęśniak Bartosz
Szyszkowski Szymon
Sprawozdanie z laboratorium elektroniki
z dnia 17.05.2003 r.
„Tyrystory”
1. Ogólna charakterystyka tyrystora.
Tyrystorem nazywamy krzemowy prostownik sterowany. Jest to półprzewodnikowy jednokierunkowy przyrząd przełącznikowy posiadający dwa stany przewodzenia:
albo przewodzi prąd elektryczny
albo blokuje jego przepływ.
Tyrystor ma strukturę czterowarstwową typu p-n-p-n oraz trzy końcówki , czyli elektrody nazywane:
anoda A,
katoda K,
bramka G.
Przy ujemnym napięciu anodowym („-” na anodzie, „+” na katodzie) tyrystor wykazuje właściwości zaworowe, tj. nie przewodzi prądu elektrycznego (tzw. stan zaworowy).
Gdy napięcie anodowe jest dodatnie („+” na anodzie, „-” na katodzie), tyrystor może znajdować się w jednym z dwu stanów: blokowania lub przewodzenia, przy czym przełączanie ze stanu blokowania w stan przewodzenia (tzw. zapłon tyrystora) może nastąpić w wyniku doprowadzenia dodatniego napięcia (względem katody) do bramki. Napięcie anodowe, przy którym następuje zapłon tyrystora, regulowane prądem bramki, jest zw. napięciem przewodzenia. Zapłon tyrystora, w pewnych warunkach, może również nastąpić wskutek szybkiej zmiany napięcia anodowego, oświetlenia złącza bramkowego (foto-tyrystora), wzrostu temperatury itp. Wyłączenie tyrystora, czyli wprowadzenie go z powrotem w stan blokowania, dokonuje się przez zmniejszenie prądu anodowego poniżej pewnej wartości zw. prądem podtrzymania; w praktyce osiąga się to zwykle przez obniżenie napięcia anodowego do wartości bliskiej zeru.
Możliwość wyłączenia tyrystora przez podanie sygnału na bramkę istnieje jedynie w specjalnych tyrystorach tzn. tyrystorach wyłączalnych bramką.
Tyrystory są stosowane przede wszystkim w układach przekształcania energii elektrycznej prądu stałego i przemiennego, a także w układach sterowania jej przepływem np. ściemniacz światła.

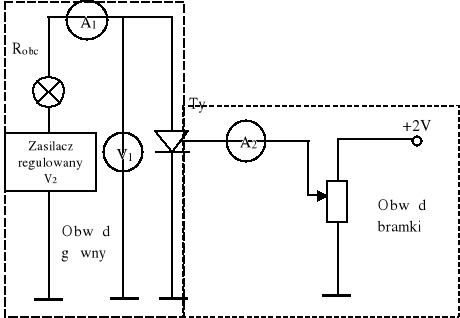

Schemat pomiaru charakterystyki statycznej tyrystora:
2. Wykaz elementów i przyrządów użytych podczas ćwiczenia:
Tyrystor,
Opornice suwakowe,
Amperomierz,
Woltomierz,
Zasilacze stabilizowane,
Żarówka.
3. Pomiary charakterystyki statycznej w kierunku przewodzenia:
Lp. |
U1 |
I1 |
I2 |
U2 |
|
[V] |
[A] |
[mA] |
[V] |
1 |
5 |
0 |
7 |
5 |
2 |
5 |
0 |
14 |
5 |
3 |
5 |
0,95 |
16,5 |
0,8 |
4 |
10 |
1,35 |
16,5 |
0,8 |
5 |
15 |
1,7 |
16,5 |
0,8 |
6 |
20 |
1,95 |
16,5 |
0,8 |
7 |
|
|
|
|
1 |
10 |
0 |
6 |
10 |
2 |
10 |
0 |
14 |
10 |
3 |
10 |
1,3 |
16 |
0,8 |
4 |
15 |
1,7 |
16 |
0,8 |
5 |
20 |
2 |
16 |
0,8 |
6 |
25 |
2,25 |
16 |
0,8 |
7 |
|
|
|
|
1 |
15 |
0 |
4 |
15 |
2 |
15 |
0 |
8 |
15 |
3 |
15 |
1,7 |
13 |
0,85 |
4 |
20 |
2 |
13 |
0,86 |
5 |
25 |
2,25 |
13 |
0,87 |
4. Charakterystyka tyrystora:
5. Wnioski i spostrzeżenia.
Podczas laboratorium dokonywaliśmy pomiaru charakterystyki statycznej prądowo-napięciowej tyrystora w kierunku przewodzenia dla układu połączonego według schematu
z powyższego rysunku. Pomiar odbywał się dla czterech różnych napięć zasilających tyrystor.
W celu uzyskania przejrzystości i dokładności pomiarów posłużyliśmy się odpowiednią ilością punktów pomiarowych. Dla każdego z czterech napięć należało zwiększać prąd bramki i doprowadzić do załączenia tyrystora. Stopniowo zwiększając prąd bramki jesteśmy w stanie zauważyć coraz większe wychylenie wskaźnika amperomierza. Podczas załączania tyrystora następuje gwałtowne wychylenie wyżej wymienionego wskaźnika, a po załączeniu jego stabilizacja. Można także zauważyć, że wraz ze zwiększaniem prądu bramki następuje coraz jaśniejsze świecenie żarówki.
Zapłon może również nastąpić przy dużych skokach napięcia między anodą a katodą oraz w wyniku przekroczenia napięcia blokowania. Wyłączenie tyrystora następuje przy obniżeniu napięcia anodowo-katodowego lub spadku przepływającego prądu poniżej wartości zwanej prądem podtrzymania. W praktyce osiąga się to zwykle przez obniżenie napięcia anodowego do wartości bliskiej zeru.
Tyrystor możemy załączyć impulsem bramkowym, lecz tylko wtedy gdy jest poprawnie spolaryzowany.
