PROJEKTOWANIE BELKI270, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 7, Konstrukcje stalowe II, pomoce, Jankowicz Michał gr[411] p[1]


1. PROJEKTOWANIE BELKI:

1.1. DANE:

Gatunek stali: St3S

Przekrój poprzeczny belki: IPE270

fd=215[MPa]

h=270[mm]

bf=135[mm]

tw=6,6[mm]

tf=10,2[mm]

R=15[mm]

A=45,9[cm2]

m=36,1[kg/m]

Ix=5790[cm4]

Wx=429[cm3]

E=205[GPa]

L=6[m]

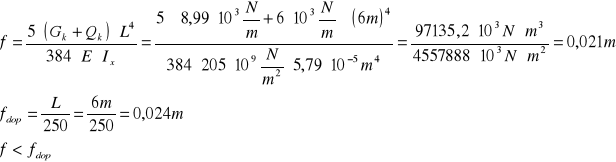

    1. SGU:

0x01 graphic

0x01 graphic
wwarunek spełniony

    1. KLASA PRZEKROJU IPE270:

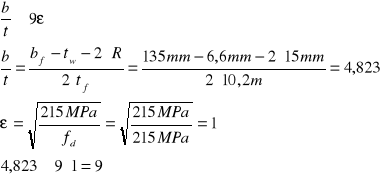

Klasa pasa:

0x01 graphic

Klasa I

Klasa środnika:

0x01 graphic

Klasa I

Klasa IPE270 przy zginaniu prostym to klasa I

    1. SGN:

0x01 graphic

Nośność przekroju:

0x01 graphic

Nośność elementu:

0x01 graphic

Warunek spełniony

Nośność przekroju na ścinanie:

0x01 graphic

0x01 graphic

Warunek spełniony

    1. PROJEKTOWANIE STYKU MONTAŻOWEGO BELKI Z PODCIĄGIEM:

Połączenie zakładkowe jednocięte

Kategoria połączenia A

Śruby M16 kl. 5.8

Określenie wstępnej ilości śrub:

0x01 graphic

Przyjmuje 2 śruby

Określenie rozstawu śrub (śruby w jednym rzędzie):

0x01 graphic

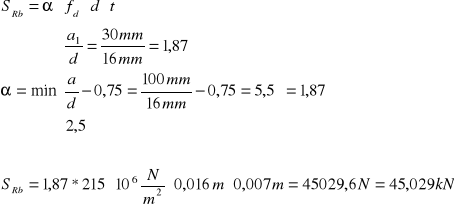

Nośność śruby na docisk:

Grubość żebra: tż=7,0[mm]

Średnica śruby: d=16,0[mm]

0x01 graphic

Miarodajna nośność obliczeniowa śruby wynosi:

0x01 graphic

Nośność śrub:

0x01 graphic

Warunek spełniony

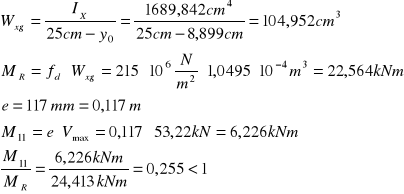

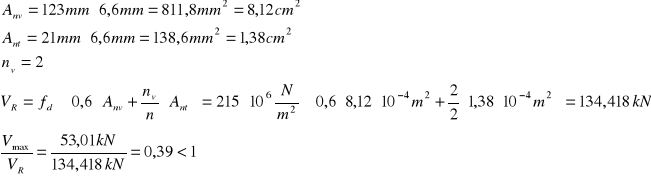

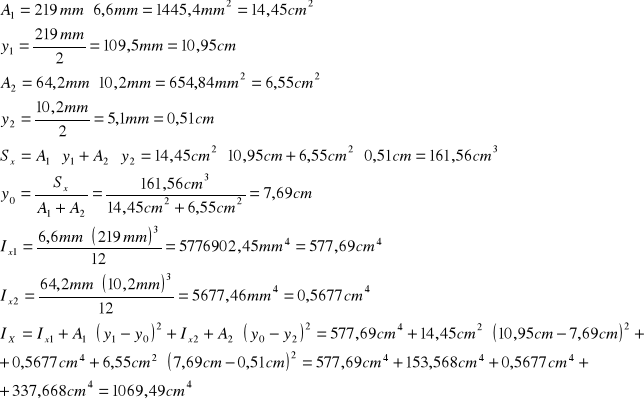

Przekrój osłabiony:

0x01 graphic
Warunek spełniony

0x01 graphic

0x01 graphic

Warunek spełniony

    1. SPRAWDZENIE NOŚNOŚCI BETONU:

Beton klasy B30

fcd=16,7[MPa]

0x01 graphic

Warunek spełniony

Kraków, dn. 11.01.2010r.

PROJEKT POMOSTU TECHNOLOGICZNEGO

Z PRZEDMIOTU KONSTRUKCJE METALOWE

Wykonał: Michał Jankowicz gr. 411 KBI

Sprawdził: mgr inż. Paweł Żwirek
