POLITECHNIKA WROCŁAWSKA |
Skład grupy:
Krzysztof Krakos (177223) Mateusz Drzazga (177155)
|
Wydział: Elektryczny Termin: Semestr letni 09/10 |
||
LABORATORIUM PODSTAW ELEKTRONIKI |
|||||
|
Temat: Badanie właściwości diod półprzewodnikowych T1.
|
Ocena: |
1. Program ćwiczenia.
Na zajęciach „Laboratorium Podstaw Elektroniki” poznawaliśmy modele diod (uniwersalnej krzemowej, Schottky'ego i świecącej LED), ich charakterystyki oraz parametry. Zapoznawaliśmy się również z układami pomiarowymi i obliczaliśmy niedokładności badań (systematyczną niepewność metody badań oraz niepewność przyrządów pomiarowych).
2. Schematy układów pomiarowych.

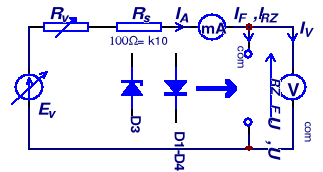

Rysunek 1: Standardowy układ PPN do badania charakterystyki przewodzenia i stabilizacji .

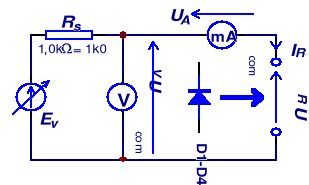

Rysunek 2: Standardowy układ PPP do badania charakterystyki zatkania.
Rysunek 3: Układ PPP używany przez nas w ćwiczeniu 2.
Rysunek 4: Układ PPP używany przez nas w ćwiczeniu 3.
3. Spis wykorzystywanych przyrządów pomiarowych.
Tabela 1. Tabela wykorzystywanych przyrządów pomiarowych..
Nazwa
Właściwości |
Multimetr cyfrowy
Profitec typu DT-380 |
Multimetr true rms Metex typu MXD-4660A 129-IVa4538 |
Dekadowy obciążalnik rezystancyjny OD-Rb I29-IVa4493 |
Źródło nastawne ZNM-2/97 I29-28a-/2000 |
Zakresy UDC |
0,2...200V, 1000V |
0,2...200V, 1000V |
klasa 5 nastawa w dekadzie: 0-1-...-10 dekada Imax Pmax*) [W] [A] [W] x0,1 3,16 5 x1 3,16 10 x10 0,7 5 (poz.1-2-3x10 1 10) x100 0,22 5 (poz.1x100 0,3 10) x1k 0,07 5 *) Pmax na jeden skok dekady |
Jedno wyjście stabiliz., dwa potencjometry nastawy płynnej: zgrubny -1V...0...+1V, precyzer -0,1V...0...+0,1V. Przełącznik mnożnika wartości wyjściowej x0,1 / x1 / x10. Maksymalny prąd trwałego obciążenia 10mA. Prąd zwarcia źródła 15¸25mA.
|
Błąd UDC |
(0,5%Ux+1j) |
(0,05%Ux+3j) |
|
|
Zakresy IDC |
20μA...20A |
2...200mA, 20A |
|
|
Błąd IDC |
(0,5%Ix+1j) |
(0,3%Ix+3j) |
|
|
Inne |
2.000 jedn. ( j ), podwójne całkowanie2.000 jedn. ( j ), podwójne całkowanie |
20.000 jedn. ( j ), podwójne całkowanie dodatkowe trzy pola cyfrowe |
|
|
4. Ćwiczenie pierwsze - pomiary prądu IF jako funkcji zależnej od napięcia UF w układzie z rysunku 1. (w kierunku przewodzenia).
Tabela 2. Wyniki pomiarów dla diody krzemowej.
IF [A] |
10.04μA |
30.0μA |
100μA |
301μA |
1001μA |
3.01mA |
9.9mA |
27.0mA |
UF [V] |
0.4111V |
0.4624V |
0.5177V |
0.5684V |
0.6254V |
0.6808V |
0.75V |
0.8214V |
RS=UF/IF [Ω] |
40.946k Ω |
15.413kΩ |
5.177kΩ |
1.8884kΩ |
0.6248kΩ |
0.2262kΩ |
0.07576kΩ |
0.03032kΩ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabela 3. Wyniki pomiarów dla diody Schottky'ego.
IF [A] |
10.03μA |
30.0μA |
100μA |
300μA |
1mA |
2.98mA |
10mA |
26.6mA |
UF [V] |
0.0945V |
0.1228V |
0.1542V |
0.1828V |
0.2143V |
0.2431V |
0.2755V |
0.3023V |
RS=UF/IF [Ω] |
9421.7Ω |
4093.3Ω |
1542Ω |
609.3Ω |
214.3Ω |
81.577Ω |
27.55Ω |
11.365Ω |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabela 4. Wyniki pomiarów dla diody LED green („*”oznaczono wartości napięcia i prądu, dla których dioda żarzyła się, „**” oznacza świecenie diody).
IF [A] |
10.00μA |
30.00μA |
100.5μA |
300μA |
1mA* |
3.01mA* |
10mA* |
27.0mA** |
UF [V] |
1.6145V |
1.6655V |
1.7179V |
1.7657V |
1.8243V |
1.8939V |
2.015V |
2.212V |
RS=UF/IF [Ω] |
161.450kΩ |
55.5167kΩ |
17.094kΩ |
5.89167kΩ |
1.8243kΩ |
0.6292kΩ |
0.2015kΩ |
0.08193kΩ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabela 5. Wyniki pomiarów dla diody LED yellow (oznaczenia „*” oraz „**” jak poprzednio).
IF [A] |
10.01μA |
30.00μA |
100.0μA |
304μA |
1mA* |
2.99mA* |
10.01mA** |
27.2mA** |
UF [V] |
1.5253V |
1.5809V |
1.6377V |
1.6873V |
1.7449V |
1.8149V |
1.9476V |
2.173V |
RS=UF/IF [Ω] |
152.38kΩ |
52.697kΩ |
16.377kΩ |
5.55kΩ |
1.7449kΩ |
0.607kΩ |
0.1946kΩ |
0.0799kΩ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Obliczenia:
ΔgU=(31,14V*0,05%)/100% + (100V*0,01%)/100% = 0,02557V ≈ 0,026V
δU=(0,03V/31,14V)*100% = 0,096339113% ≈ 0,096%
5. Ćwiczenie drugie - pomiary prądu IR jako funkcji zależnej od UR w układzie z rysunku 3. (w kierunku zaporowym).
Tabela 6. Wyniki pomiarów dla diody Schottky'ego.
UR [V] |
0.5V |
1V |
2V |
5V |
IR [A] |
-0.32 |
-0.35 |
-0.41 |
-0.54 |
|
|
|
|
|
|
|
|
|
|
UWAGA: Dla diod LED yellow i green oraz diody krzemowej prądy zmierzone były mniejsze niż 10nA, więc nie byliśmy w stanie zmierzyć ich naszym amperomierzem, dlatego zrezygnowałem z tworzenia tabel dla tych pomiarów.
6. Ćwiczenie trzecie - pomiary prądu IR jako funkcji zależnej od UR w układzie z rysunku 4. (w kierunku zaporowym).
Tabela 7. Wyniki pomiarów dla diody krzemowej.
(profitec) UR [V] |
0.507V |
1.003V |
2.01V |
5.00V |
(metex) UZAS [V] |
0.11mV |
0.14mV |
0.16mV |
0.24mV |
|
|
|
|
|
|
|
|
|
|
Tabela 8. Wyniki pomiarów dla diody Schottky'ego.
(profitec) UR [V] |
0.511V |
1.007V |
2.03V |
4.97V |
(metex) UZAS [V] |
31mV |
34.1mV |
39.8mV |
52.9mV |
|
|
|
|
|
|
|
|
|
|
Tabela 9. Wyniki pomiarów dla diody LED green.
(profitec) UR [V] |
0.5V |
1.04V |
2.04V |
5.09V |
(metex) UZAS [V] |
0.55mV |
0.44mV |
0.55mV |
0.50mV |
|
|
|
|
|
|
|
|
|
|
