SPRAWOZDANIE
1.1:CEL ĆWICZENIA
Celem ćwiczenia jest wyznaczenie maksymalnego zginającego momentu niszczącego i porównanie go z momentem granicznym dla modelu ciała idealnie sprężysto-plastycznego.
2.OPIS PRÓBKI :
Wyznaczenie wytrzymałości na zginanie wykonano dla trzech próbek o przekrojach:

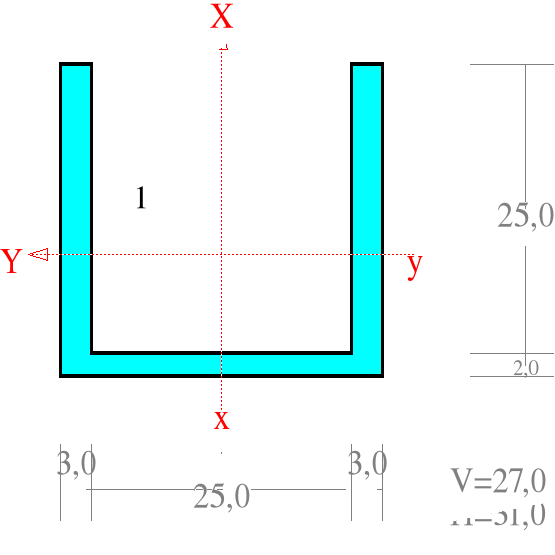

PRÓBKA Nr: 1

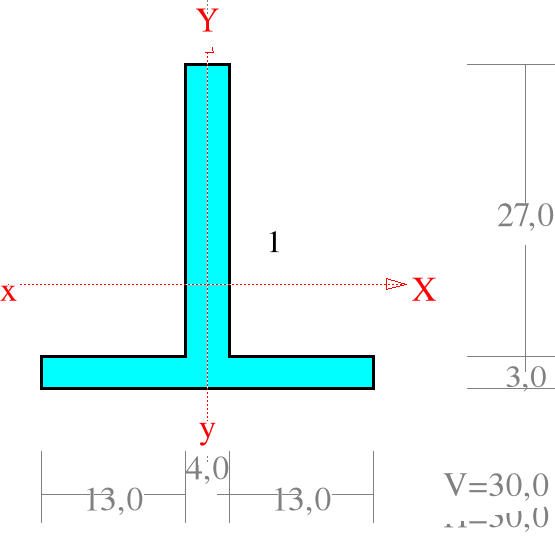

PRÓBKA Nr: 2

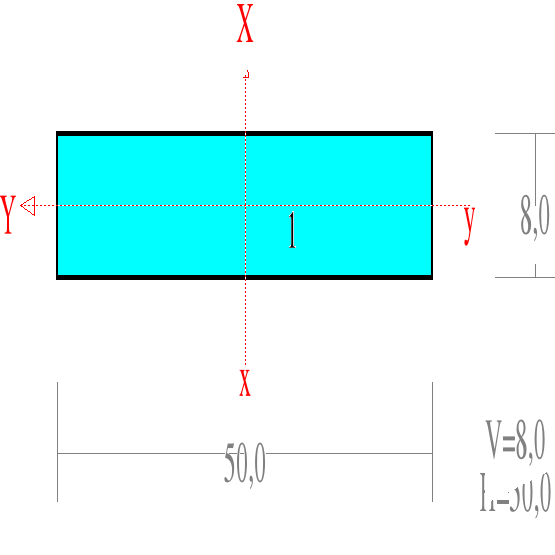

PRÓBKA Nr: 3
W doświadczeniu zginano próbki w maszynie wytrzymałościowej dla jednakowego rozstawu podpór l= 16,1cm
WYKRES ROBOCZY - został zawarty w załączniku nr 1
3.ODCZYTANIE WARTOŚCI SIŁ Z WYKRESÓW:
PRÓBKA Nr: 1
Fe = 5,2kN Δ = 1,7mm
Fmax = 7,9kN Δ = 37,1mm
PRÓBKA Nr: 2
Fe = 8,8kN Δ = 1,0mm
Fmax = 16,4kN Δ = 12,0mm
PRÓBKA Nr: 3
Fe = 14,8kN Δ = 2,0mm
Fmax = 20,4kN Δ = 9,0mm
3.OBLICZENIE MOMENTÓW ZGINAJĄCYCH
i
:
l - rozpiętość podpór
PRÓBKA Nr: 1
PRÓBKA Nr: 2
PRÓBKA Nr: 3
5.OBLICZENIE WSKAŹNIKÓW WYTRZYMAŁOŚCI Wsp i Wpl
PRÓBKA Nr: 1
eg = ed = 0,40cm
PRÓBKA Nr: 2
A1 = 0,4 × 2,7 =1,08cm2
A2 = 0,3 × 3,0 =0,90cm2
A = A1 + A2 =1,98cm2
Sx1 = 0,90 × 0,15 + 1,08 × 1,65 = 1,917cm3
eg = 2,0318cm
ed = 0,9682cm
Sx0 = 0,3 × 3,0 × 0,15 + 0,4 × 0,6682 × 0,6341 = 0,3045cm3
PRÓBKA Nr: 3
A1 = A2 = 0,3 × 2,5 =0,75cm2
A3 = 0,2 × 3,1 =0,62cm2
A = A1 + A2 + A3 =2,12cm2
Sx1 = 2 × 0,75 × 1,45 + 0,62 × 0,1 = 2,237cm3
eg = 1,6448cm
ed = 1,0552cm
Sx0 = 2 × 0,3 × 0,9552 + 0,62 × 0,1 = 0,6351cm3
6.WYLICZENIE GRANICY PLASTYCZNOŚCI
PRÓBKA Nr: 1
PRÓBKA Nr: 2
PRÓBKA Nr: 3
7.MAKSYMALNA WARTOŚĆ MOMENTU ZGINAJĄCEGO Mmax DLA CIAŁA IDEALNIE SPRĘŻYSTO-PLASTYCZNEGO
PRÓBKA Nr: 1
39,2462 × 0,80 = 31,3970kNcm
PRÓBKA Nr: 2
40,7173 × 1,7061 = 69,4678kNcm
PRÓBKA Nr: 3
61,9038 × 1,426 = 88,2748kNcm
8.OCENA POPRAWNOŚCI PRZYJĘCIA MODELU CIAŁA IDEALNIE SPRĘŻYSTO-PLASTYCZNEGO
PRÓBKA Nr: 1
PRÓBKA Nr: 2
PRÓBKA Nr: 3
