Zawory zaporowo-zwrotne
proste PN 1,6 MPa

Zastosowanie
Zawory zaporowo-zwrotne są zaworami jednokierunkowymi i służą do zabezpieczenia rurociągów oraz urządzeń przed wstecznym przepływem czynnika roboczego. Poza tym pełnią rolę armatury zaporowej. Przy montażu na rurociągach należy zwracać uwagę na kierunek przepływu, który powinien być zgodny z oznaczeniem na kadłubie. Zawory należy montować tylko na rurociągach poziomych kółkiem do góry.

Czynnik roboczy
Woda, woda morska, olej i inne czynniki neutralne ciekłe i gazowe.
DN: 15÷300
PN max: 16 (1,6 MPa)
temp: 300°C

0x08 graphic

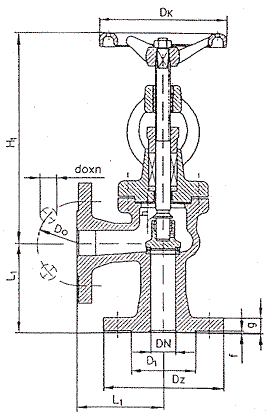

Zawory zaporowo-zwrotne
kątowe PN 1,6 MPa

Zastosowanie
Zawory zaporowo-zwrotne są zaworami jednokierunkowymi i służą do zabezpieczenia rurociągów oraz urządzeń przed wstecznym przepływem czynnika roboczego. Poza tym pełnią rolę armatury zaporowej. Przy montażu na rurociągach należy zwracać uwagę na kierunek przepływu, który powinien być zgodny z oznaczeniem na kadłubie. Zawory należy montować tylko na rurociągach poziomych kółkiem do góry.

Czynnik roboczy
Woda, woda morska, olej i inne czynniki neutralne ciekłe i gazowe.
DN: 15÷300
PN max: 16 (1,6 MPa)
temp: 300°C

0x08 graphic

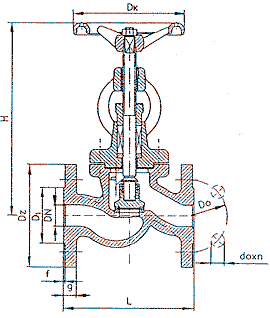

Zawory zaporowo-zwrotne
proste PN 4,0 MPa

Zastosowanie
Zawory zaporowo-zwrotne są zaworami jednokierunkowymi i służą do zabezpieczenia rurociągów oraz urządzeń przed wstecznym przepływem czynnika roboczego. Poza tym pełnią rolę armatury zaporowej. Przy montażu na rurociągach należy zwracać uwagę na kierunek przepływu, który powinien być zgodny z oznaczeniem na kadłubie. Zawory należy montować tylko na rurociągach poziomych kółkiem do góry.

Czynnik roboczy
Woda, woda morska, olej i inne czynniki neutralne ciekłe i gazowe.
DN: 15÷200
PN max: 40 (4,0 MPa)
temp: 400°C

0x08 graphic

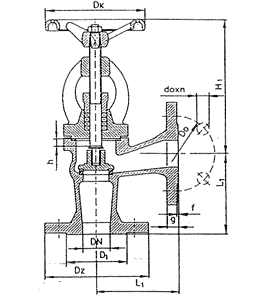

Zawory zaporowo-zwrotne
kątowe PN 4,0 MPa

Zastosowanie
Zawory zaporowo-zwrotne są zaworami jednokierunkowymi i służą do zabezpieczenia rurociągów oraz urządzeń przed wstecznym przepływem czynnika roboczego. Poza tym pełnią rolę armatury zaporowej. Przy montażu na rurociągach należy zwracać uwagę na kierunek przepływu, który powinien być zgodny z oznaczeniem na kadłubie. Zawory należy montować tylko na rurociągach poziomych kółkiem do góry.

Czynnik roboczy
Woda, woda morska, olej i inne czynniki neutralne ciekłe i gazowe.
DN: 15÷200
PN max: 40 (4,0 MPa)
temp: 400°C
