Marcin Izdebski gr.KBI sem. 8

Dane:

Drewno klasy C24 przekrój

Metoda przybliżona

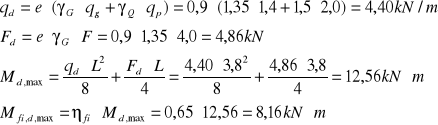

Etap I

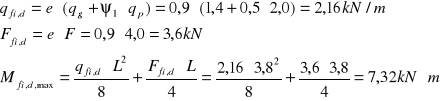

Etap II

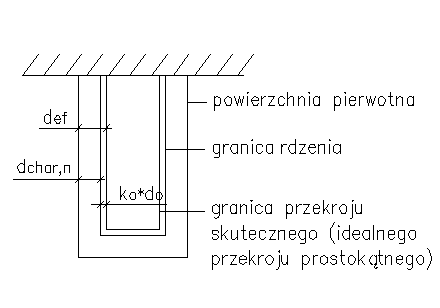

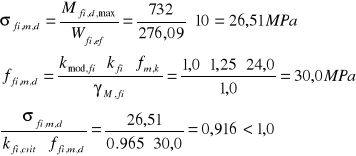

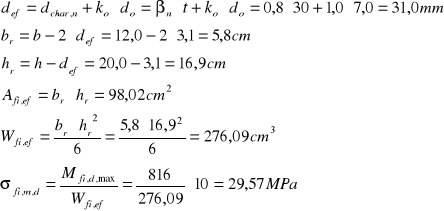

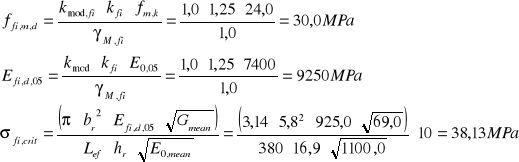

Sprawdzenie przy założeniu idealnej głębokości zwęglania

Belka nie spełnia kryterium nośności dla klasy odporności ogniowej R30

Sprawdzenie przy założeniu zredukowanej sztywności i wytrzymałości

przyjęto

Belka spełnia kryterium nośności dla klasy odporności ogniowej R30

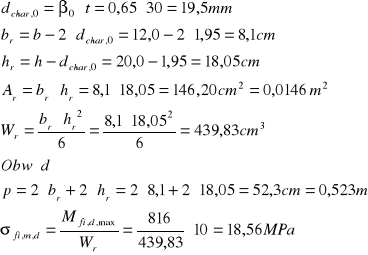

Metoda dokładna

Etap I

Etap II

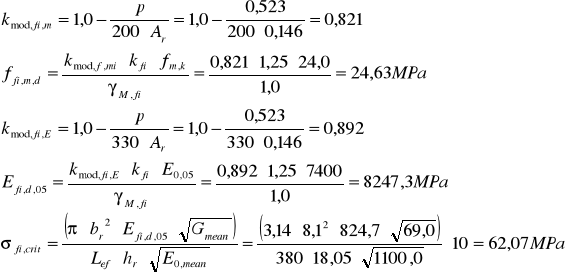

Sprawdzenie przy założeniu zredukowanej sztywności i wytrzymałości

Belka spełnia kryterium nośności dla klasy odporności ogniowej R30

Sprawdzenie przy założeniu zredukowanej sztywności i wytrzymałości

Belka spełnia kryterium nośności dla klasy odporności ogniowej R30

Wnioski

Tabela - Zestawienie wyników obliczeń

Metoda obliczeń	Przyjęte założenia	Spełnienie wymagań klasy R30
Uproszczona	Idealny rdzeń przekroju poprzecznego	Nośność przekroczona o 2,2%
	Zredukowana sztywność i wytrzymałość	Nośność wykorzystana w 61,9%
Dokładna	Idealny rdzeń przekroju poprzecznego	Nośność wykorzystana w 91,6%
	Zredukowana sztywność i wytrzymałość	Nośność wykorzystana w 67,5%

Idealny rdzeń przekroju poprzecznego - różnica wykorzystania nośności 10,6% na korzyść metody dokładnej.

Belka nie spełnia wymagań nośności dla metody uproszczonej.

Zredukowana sztywność i wytrzymałość - różnica wykorzystania nośności 5,6% na korzyść metody uproszczonej. Belka spełnia wymagania nośności dla obu metod.
