„Grafika komputerowa” - zadanie poprawkowe
......................................................................... .....................................................
Imię i nazwisko, grupa Data

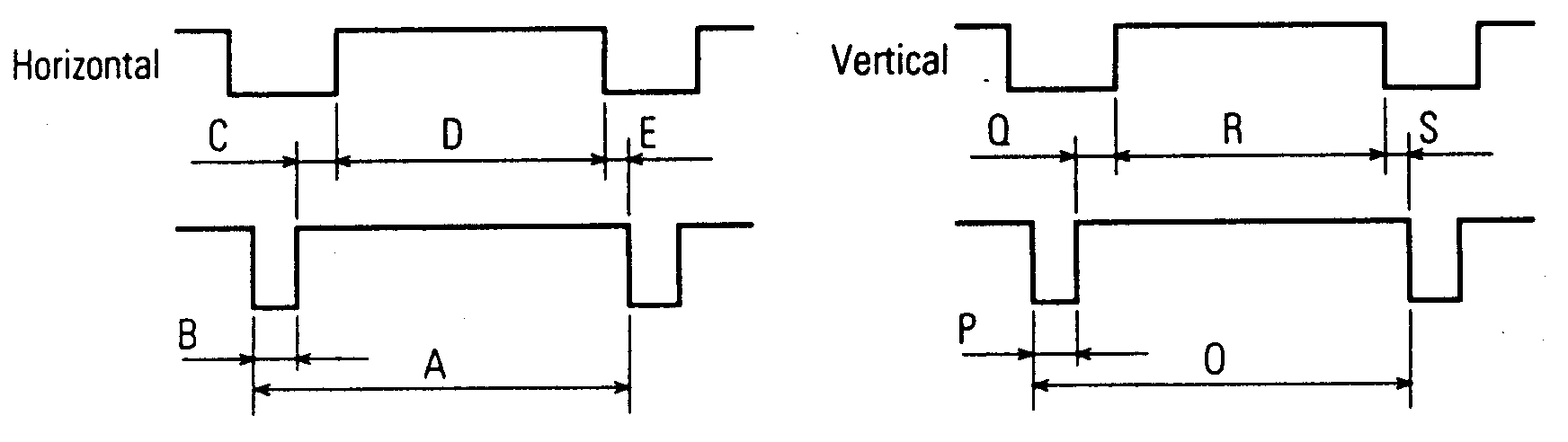

Wyznaczyć wartości rejestrów środowiskowych bloku współpracy z monitorem procesora graficznego TMS34010 określających parametry czasowe sygnałów synchronizacji dla poniższego trybu generowanego obrazu. Zweryfikować parametry czasowe obliczone z rzeczywistymi.
Dopuszczalne częstotliwości odświeżania obrazu: 60Hz, 70Hz, 75Hz, 80Hz.
Częstotliwość zegara VCLK dobrać z szeregu: 50MHz, 75MHz, 100MHz, 135MHz
Rozdzielczość obrazu 1280x1024 |
|
|
HFreq [kHz] |
80.0 |
Wartość [taktyH] |
A [µs] |
|
|
B [µs] |
|
|
C [µs] |
|
|
D [µs] |
|
|
E [µs] |
|
|
VFreq [Hz] |
|
Wartość [taktyV] |
O [ms] |
|
|
P [ms] |
|
|
Q [ms] |
|
|
R [ms] |
|
|
S [ms] |
|
|
VCLK [MHz] |
|
|
Rejestry procesora TMS34010
Rejestr |
Wartość w taktach
|
HESYNC |
B=
|
HEBLNK |
B+C=
|
HSBLNK |
B+C+D=
|
HTOTAL |
B+C+D+E=A=
|
VESYNC |
P=
|
VEBLNK |
P+Q=
|
VSBLNK |
P+Q+R=
|
VTOTAL |
P+Q+R+S=O=
|

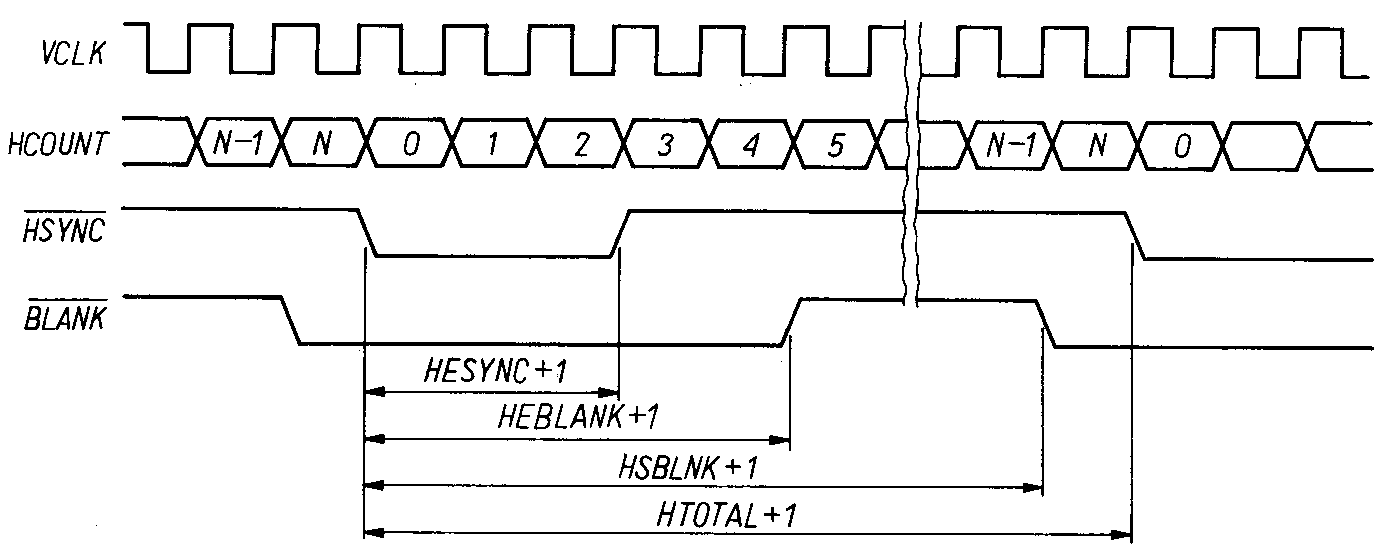

Przebiegi sygnałów w czasie wyświetlania jednej linii obrazu
Przebiegi sygnałów w czasie wyświetlania jednego obrazu
Uwaga:
wartości rejestrów związanych z sygnałem synchronizacji poziomej H mierzone są liczbą taktów zegara VCLK;
wartości rejestrów związanych z sygnałem synchronizacji pionowej V mierzone są liczbą pełnych okresów sygnału HSYNC.
Dołączyć uzasadnienia obliczeń
Rozwiązanie proszę przesłać na adres: edward.mroczkowski@neostrada.pl
