żelbet-Płyta zginana jednokierunkowo, Przykładowe projekty


0x08 graphic
1. Projektowanie płyty prostokątnej zginanej jednokierunkowo

1.1. Schemat płyty

h=10cm=0,1m

0x01 graphic

Beton B-37 fcd=20MPa

Stal A-II fyd1=310MPa

Stal A-0 fyd2=190MPa

Obciążenie zmienne pk=5,95kN/m2

1.2. Wymiarowanie wstępne

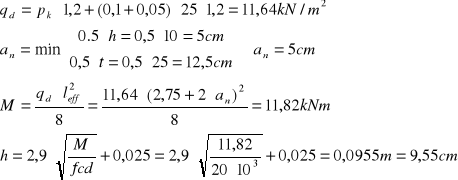

Przyjmuję h=10cm + 5cm na tynk

0x01 graphic

Przyjmuję h=10cm

0x08 graphic
1.3. Schemat statyczny i obciążenia

0x01 graphic

1.4. Zestawienie obciążeń

Lp

Rodzaj obc.

obc. Char.

wsp.

obc. Obl.

1

gładź cementowa









0,03*21

0,63

1,3

0,811

2

płyta żelbetowa









0,1*25

2,5

1,1

2,75

3

tynk cem-wap.









0,015*19

0,285

1,3

0,37

4

obc. Zmienne

5,95

1,2

7,14

gk=3,42kN/m2 gd=3,93kN/m2

pk=5,95kN/m2 pd=7,14kN/m2

qk=9,37kN/m2 qd=11,07kN/m2

0x08 graphic
1.5. Obliczenie statyczne

0x01 graphic

0x08 graphic
1.6. Wymiarowanie zbrojenia na moment zginający

Przyjmuję pręty 0x01 graphic
8

Obliczenie otulenia a1

Środowisko pracy XC4

0x01 graphic

Zbrojenie główne

0x01 graphic

Przyjmuję 0x01 graphic
, 120x01 graphic
, co 8 cm < 12cm

1.7. Zbrojenie rozdzielcze

0x01 graphic

Przyjmuję 0x01 graphic
, 40x01 graphic
, co 25 cm < 30cm

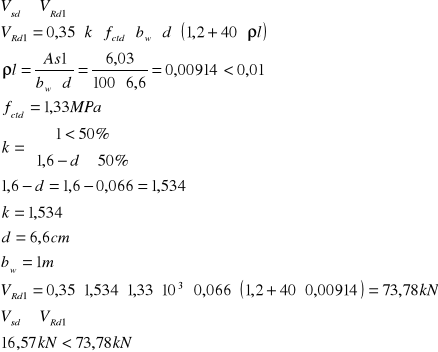

1.8. Sprawdzenie płyty na ścinanie

0x01 graphic

Warunek spełniony, płyta nie wymaga zbrojenia na ścinanie

1.9. Sprawdzenie szerokości rys prostopadłych od obciążeń charakterystycznych długotrwałych

0x01 graphic

0x08 graphic
1.10. Długość zakotwienia w podporze

0x01 graphic

Przyjmuję lp=150mm
