PRZEDMIOT		MIERNICTWO ELEKTRYCZNE	DATA WYKONANIA: 9.04.2012
TEMAT ĆWICZENIA		Mostki elektryczne	OCENA:
ZESPÓŁ:		Z9	PODPIS:
SKŁAD ZESPOŁU:	Patryk Polnik Piotr Szachniewicz

Mostek to równoległe połączenie co najmniej dwóch dzielników napięcia. Celem ćwiczenia było wyliczenie i ewentualne dobranie rezystancji szukanej w mostkach prądu stałego (Thomsona) oraz w mostku prądu zmiennego indukcyjności własnej i dobroci cewek (Maxwella).

Mostek Thomsona

Warunek równowagi:

Rezystancja R powinna posiadać jak najmniejszą wartość. Jeśli warunek R₃·R`<sub>4</sub> = R`₃·R₄ jest spełniony (oraz rezystancja przewodu R jest mała) można przyjąć że:

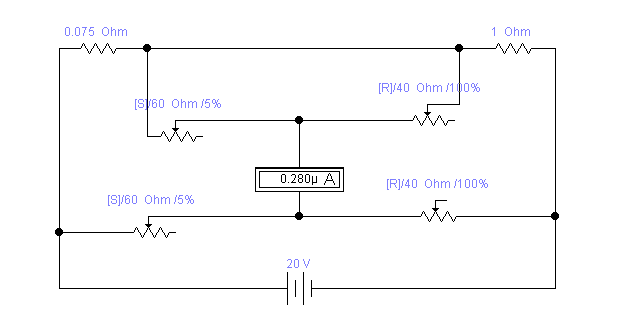

Jak wynika z symulacji komputerowej, prąd na wyjściu mostka jest bardzo zbliżony do zera. Mostek został zbilansowany.

Mostek Maxwella

Rw [Ω]	Lw [mH]	Rx[Ω]	Lx [mH]
18	200	22	75

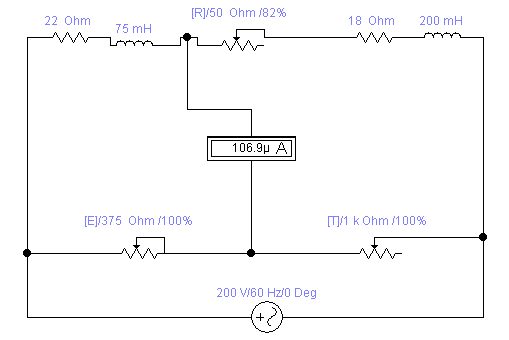

Jak można zauważyć, prąd płynący przez wskaźnik zera jest bardzo bliski zeru. Można zatem przyjąć, że mostek został zrównoważony.

Dobroć cewek:

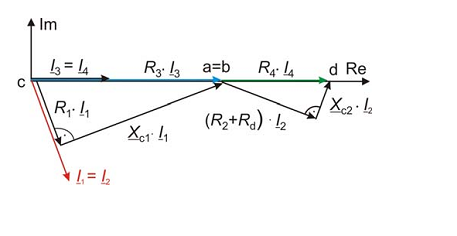

Wykres wskazowy zrównowżonego mostka Maxwella:

---
