POLITECHNIKA POZNAŃSKA WYDZIAŁ BUDOWY MASZYN I ZARZĄDZANIA Instytut Technologii Mechanicznej Zakład Projektowania Technologii
|
KARTA INSTRUKCYJNA OBRÓBKI |
T - 2a |
Nr karty:
7 |
||||||||||||||||||||||||||
Nr rys. wyrobu:
|
Nr rys. części: |
Nazwa części: WAŁEK |
Materiał: |
Stanowisko: S |
Wydział: |
Arkusz / Arkuszy: |
||||||||||||||||||||||||
Nazwa operacji: SZLIFOWANIE |
Nr operacji: 070 |
|||||||||||||||||||||||||||||
Nr zab. |
OPIS ZABIEGU |
Parametry obróbki |
|
|||||||||||||||||||||||||||
|
|
średnica D mm |
długość L mm |
Szerok.. B mm |
Il. przejść i |
głęb. skraw. ap mm |
posuw fc mm/. |
prędkość Vc m/min |
obroty n obr/min |
Czas obr. tg min |
Narzędzia: |
|||||||||||||||||||
3 |

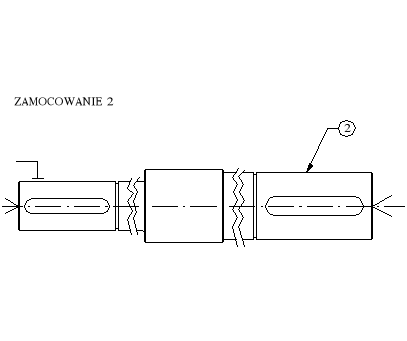

SZLIFOWAĆ Ø 56 |
56 |
100 |
|
|
|
0,3xH |
30 |
240
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
Pomoce warsztatowe |
||||||||||||||||||||||||||||
|
|
Nr op. |
Narzędzia |
Symbol |
||||||||||||||||||||||||||
|
|
|
Uchwyty Tarcza zabierakowa Zabierak Kieł stały Narzędzia Ściernica
Sprawdziany Sprawdziany szczękowe
|
PZRa-150 PZTa-35 PZKb3
1-250x76x32-99A-25-N-6-V PN-91/M-59101
46k6 36m6 24k6 |
||||||||||||||||||||||||||
|
Opracował:
|
Podpis:
|
Data:
|
Sprawdził:
|
Data:
|
Uwagi:
|
