Zadania domowe - Zestaw 2

Zad 1.

Obliczyć napięcie zasilania U oraz rezystancję zastępczą układu przedstawionego na schemacie. Napięcie U₀ = 18 V. Obliczyć prądy I₀, I₁, I₂, I₃, I₄.

Zad 2.

Obliczyć prądy w poszczególnych gałęziach obwodu przedstawionego na schemacie. Czy prądy I₄ oraz I₅ zależą od wartości E₅ ? Czy prąd I₇ zależy od E_5­ i E₃ ?

Zad 3.

Obliczyć napięcie U_x w układzie z poniższego schematu.

Zad 4.

Wyznaczyć rozpływ prądów w obwodzie przedstawionym na schemacie stosując metodę równań Kirchhoffa.

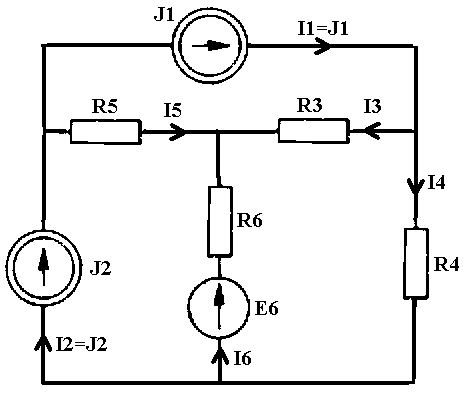

Zad 5.

Wyznaczyć rozpływ prądów w obwodzie przedstawionym na schemacie stosując metodę superpozycji.

Dane :

E₆ = 6 V

J₁ = 1 A

J₂ = 2 A

R₃ = 3 Ω

R₄ = 4 Ω

R₅ = 5 Ω

R₆ = 6 Ω

---
