Mechanika gruntów i fundamentowanie
Sprawdzenie stateczności zbocza
Szymon Glapiński
Grupa B4
Stateczność skarpy.
1. W calu sprawdzenia stateczności skarpy wykonujemy następujące kroki.
- określamy parametry gruntu takie jak: Φ -kąt tarcia wewnętrznego
γ - ciężar gruntu
C- spójność gruntu
-Zestawienie parametrów dla zadanej skarpy:
Rodzaj gruntu |
Kąt tarcia wewnętrznego Φ [st] |
Ciężar gruntu γ [kN/m3] |
Spójność gruntu C [kPa] |
Pd ; Id=0,35 ; mw |
28 |
16,5 |
- |
I ; IL=0,43 ; B |
14 |
18 |
22 |
- Obliczmy nachylenie zbocza oraz określamy R1 i R2 w celu wyznaczenia pola najniekorzystniejszych punktów obrotu.
Nachylenie zbocza 1:m otrzymujemy za pomocą wzoru:
m = 1/tgα , gdzie m to współczynnik nachylenia zbocza.
Dla zadanej skarpy: α = 15
m = 1/tg15 = 3,732
Przyjęto pochylenie 1:4
Tabela Promieni w zależności od pochylenia skarpy:
Nachylenie skarpy |
1:1 |
1:2 |
1:3 |
1:4 |
1:5 |
1:6 |
R1/H |
0,75 |
0,75 |
1,0 |
1,5 |
2,2 |
3,0 |
R2/H |
1,5 |
1,75 |
2,3 |
3,75 |
4,8 |
5,5 |
Obliczenie Promieni: H=19m
R1/H=1,5 R1=1,5 * 20 = 30m
R2/H=3,75 R2=3,75 * 20 = 75m

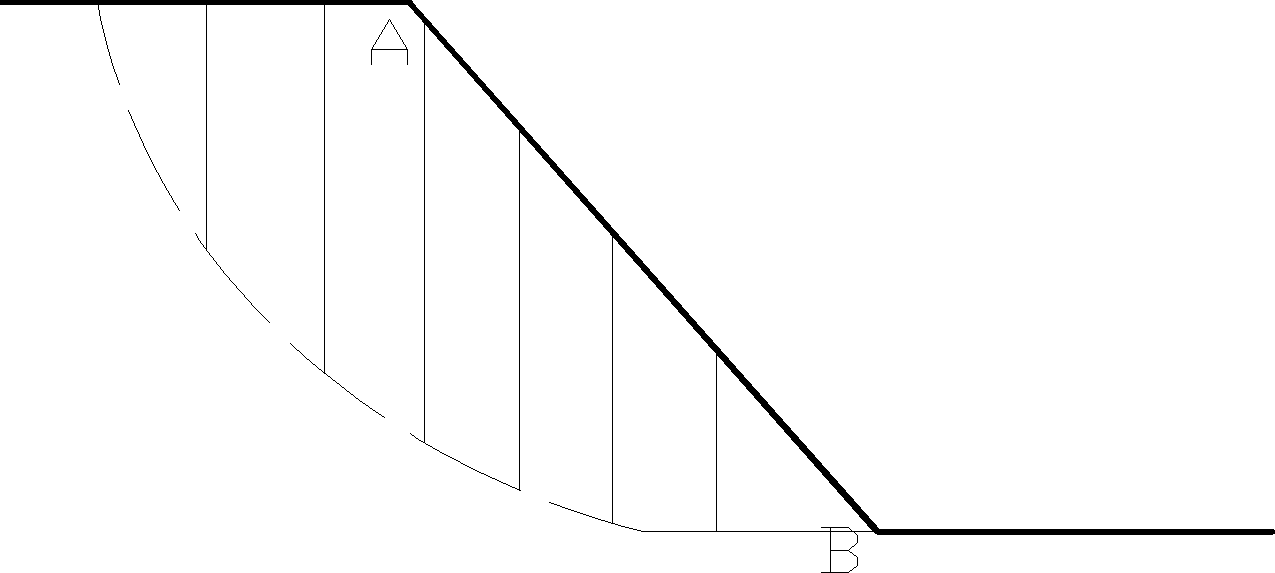

-Powstałą w ten sposób bryłę dzielimy na mniej więcej równe bloki o szerokości podstawy 0,1R. Dla Każdego paska wyznaczamy składowe sił:
gdzie,
S- siła zsuwająca [kN]
W- ciężar bryły [kN]
T- siła utrzymująca[kN]
N- siła normalna [kN]
2. Obliczanie współczynnika stateczności skarpy F.
Współczynnik stateczności F to stosunek momentów utrzymujących do momentów obracających.
F= |
Mut |
|
Mob |
Gdzie F musi spełniać warunek: F > Fdop by skarpa była stateczna
Fdop=1,1-1,3
Wartości odpowiednich sił obliczamy ze wzorów:
Si = Wi * sin αi
Wi = Vi * γ
Ni = Wi * cos αi
Ti = Ni * tg Φi = Wi * cos αi * tg Φi
Gdzie Φi to kąt tarcia wewnętrznego danego gruntu.
Gdy grunt jest spoisty we wzorze na T należy uwzględnić kohezję.
Ti = Ni * tg Φi + Ai * Ci = Wi * cos αi * tg Φi + + Ai * Ci
Gdzie A to pole powierzchni podstawy danego paska A= 1*li
li - Szerokość podstawy danego paska
Podstawiając powyższe zależności do wzoru na F otrzymujemy:
F= |
Ti* R |
|
Si* R |
F= |
∑( Wi * cos αi * tg Φi) |
|
∑ (Wi * sin αi)
|
|
|
