Politechnika Warszawska

Wydział Inżynierii Lądowej

Instytut Konstrukcji Budowlanych

Bezpieczeństwo Pożarowe

„Ćwiczenie projektowe”

Prowadzący: dr inż. Elżbieta Szmigiera

Wykonał:

Michał Ćwik

gr. KBI sem. 9

Data: 01.06.2005

Zadanie 1

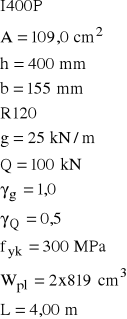

Dane:

1. przekrój nieizolowany

2. skrzynkowa okładzina z płyt

Zadanie 2

1. system farb pęczniejących (R60)

Przyjęto grubość farby pęczniejącej PYROPLAST STEEL D

2. powłoka natryskowa (R240)

Przyjęto grubość warstwy powłoki natryskowej CAFCOTE 800

3. warstwa tynku gipsowego (R120)

Przyjęto grubość warstwy tynku gipsowego

Zadanie 3

Dane:

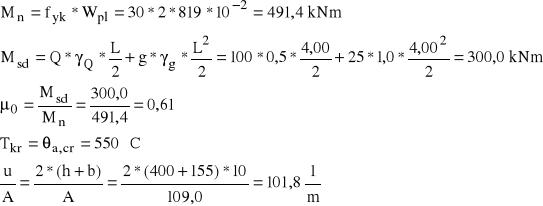

Obliczenia:

Przyjęto grubość izolacji płytowej z wełny mineralnej CONLIT 150

- 1 -

---
