WYDZIAŁ INŻYNIERII MEALI I INFORMATYKI PRZEMYSŁOWEJ
Nazwisko i imię: Maciejko Bernard	Pomiary w technice cieplnej
Rok studiów, rok akadem.: IV, 2007/2008	Temat ćwiczenia: Wyznaczanie współczynnika przewodzenia ciepła i współczynnika przejmowania ciepła.	Data: 28.03.2008	Grupa: II

Wykaz aparatury

a) urządzenie do wyznaczania współczynnika przewodzenia ciepła dla ciał sypkich

b) urządzenie do wyznaczania współczynnika przewodzenia ciepła dla ciał stałych

c) autotransformator - 2 szt. ~220V

d) watomierz

e) amperomierz

f) miliwoltomierz - 2 szt.

Ćwiczenie 1

Wyznaczanie współczynnika λ dla materiału sypkiego w ściance cylindrycznej.

Wyznaczanie współczynnika α.

Współczynnik przewodzenia ciepła wyznacza się w warunkach ustalonych. Należy połączyć układ do pomiaru mocy prądu pobieranego przez urządzenie. Połączyć układy pomiaru temperatury wg. poniższych schematów urządzeń pomiarowych.

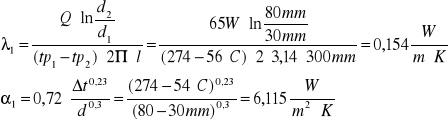

I. Wyniki pomiarów i przykłady obliczeń

Lp.	tp1		tp2			
		mV	C	mV	°C	W/(mK)	W/(m2K)
1	15,2	274	2,9	54	0,154	6,115
2	15,2	274	3	56	0,155	6,102
3	15,2	274	3	56	0,155	6,102
4	15,2	274	3	56	0,155	6,102

Ćwiczenie 2

Wyznaczanie współczynnika λ dla materiału stałego.

Współczynnik przewodzenia ciepła wyznacza się w warunkach ustalonych. Należy połączyć układ do pomiaru mocy prądu pobieranego przez urządzenie. Połączyć układy pomiaru temperatury wg. poniższych schematów urządzeń pomiarowych.

II. Wyniki pomiarów i przykłady obliczeń

Lp.	tp1		tp2		tp3		Δ(tp3-tp2)	
		mV	°C	mV	°C	mV	°C	°C	W/(mK)
1	7,60	187	2,60	64	2,63	64,8	0,8	3,70
2	7,90	194	2,63	64,8	2,65	65,2	0,4	3,52
3	8,05	198	2,65	65,2	2,66	65,4	0,2	3,43
4	8,20	201	2,60	64	2,60	64	0	3,32

III. Wnioski

Po przeprowadzonym ćwiczeniu można stwierdzić, że aby wyznaczyć współczynnik przewodzenia ciepła λ dla materiałów sypkich należy znać wymiary formy, moc grzałki i temperatury ścianek po obu stronach materiału.

autotrans.

V

urz. pomiarow.e

Fe-Ko

mV

~220

~220

mV

NiCr- Ni

urz. pomiarow.

---
