Zasady doboru beziskiernikowych ograniczników przepięć

Zasada działania beziskiernikowych ograniczników przepięć

Beziskiernikowe ograniczniki przepięć są warystorami o bardzo nieliniowej charakterystyce napięciowo-prądowej.

Przy napięciu roboczy płynie niewielki (poniżej 1 mA) prąd o charakterze głównie pojemnościowym.

Przy wzroście napięcia następuje znaczne zmniejszenie rezystancji ogranicznika, powodujący wzrost prądu i w wyniku tego ograniczenie dalszego wzrostu napięcia.

Po zaniku przepięcia wzrasta rezystancja ogranicznika, który wraca do stanu praktycznie nieprzewodzącego.

Określenia

Napięcie trwałej pracy Uc

Jest to najwyższa wartość skuteczna napięcia o częstotliwości sieciowej, które może występować trwale pomiędzy zaciskami ogranicznika.

Dopuszczalny poziom T przepięć czasowych (przemijających)

Jest to wytrzymałość ogranicznika na przepięcia czasowe określona jako dopuszczalny chwilowy wzrost napięcia o częstotliwości sieciowej, które ogranicznik może wytrzymać w ciągu t sekund.

Współczynnik odporności na przepięcia przemijające jako funkcja czasu trwania przepięcia t jest przedstawiony na rys.1.

Zdolność pochłąniania energii E

Jest to maksymalna dopuszczalna wartość energii, którą ogranicznik może przyjąć jednorazowo, bez potrzeby przerwy na schłodzenie i bez naruszania jego cieplnej równowagi. Zdolność pochłaniania energii jest wyrażona w kJ/kV x Uc i jest określona przy temperaturze zewnętrznej przy obudowie ogranicznika wynoszącej 45 °C.

Napięcie znamionowe Ur

Jest to największa dopuszczalna wartość skuteczna napięcia o częstotliwości sieciowej między zaciskami ogranicznika, przy której ogranicznik działa poprawnie w warunkach przepięcia chwilowego (przemijającego).

Napięcie obniżone Up

Jest to wartość szczytowa napięcia występującego na zaciskach ogranicznika podczas przepływu prądu wyładowczego.

  1. Napięcie obniżone generowane przez udar o kształcie 1/3 μs 10 kA przedstawia reakcje na bardzo strome przepięcie i jest ono porównywalne z napięciem zapłonu ogranicznika iskiernikowego (tzw. odgromnika zaworowego) przy stromych udarach.

  2. Napięcie obniżone generowane przez udar o kształcie 8/20 μs 10 kA odpowiada poziomowi ochrony ogranicznika podczas przepięcia atmosferycznego.

  3. Napięcie obniżone generowane przez udar o kształcie 30/60 μs jest typowe dla przypadku reakcji ogranicznika na strome przepięcie łączeniowe.

0x01 graphic

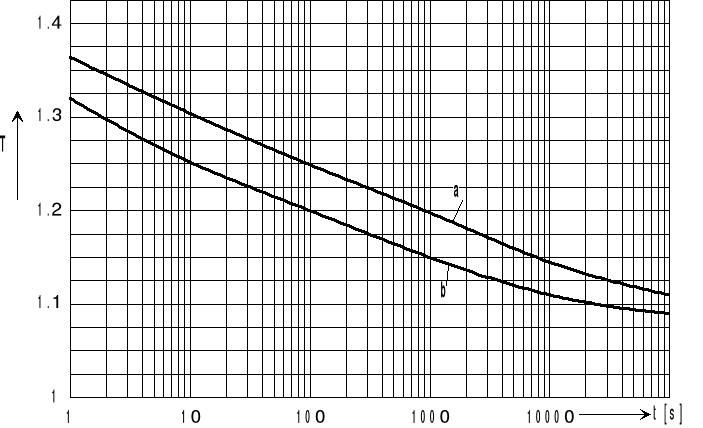

Rys.1. Współczynnik odporności na napięcia przemijające jako funkcja czasu trwania przepięcia. Krzywa "a" dotyczy przypadku pracy ogranicznika bez obciążenia wstępnego energią, krzywa "b" dotyczy przypadku pracy ogranicznika z obciążeniem wstępnym energią E = 3,5 kJ/kVxUc

Wybór napięcia trwałej pracy Uc ogranicznika

1 Sieci z izolowanym punktem neutralnym

Napięcie trwałej pracy ogranicznika powinno spełniać warunek:

0x01 graphic
(1)

gdzie: Um - wartość skuteczna największego napięcia roboczego

międzyprzewodowego (0x01 graphic
)

Ogranicznik może przyjąć i wytrzymać przepięcie przemijające o wartości

0x01 graphic

gdzie T jest współczynnikiem odporności na przepięcia przemijające, zależnym od czasu trwania przepięcia według wykresu na rys.1.

2. Sieci z kompensacją ziemnozwarciową

Napięcie trwałej pracy ogranicznika powinno spełniać taki sam warunek jak w sieciach z izolowanym punktem neutralnym (p.1.)

3. Sieci wyposażone w zabezpieczenia ziemnozwarciowe

Napięcie trwałej pracy ogranicznika powinno spełniać warunek:

0x01 graphic
(2)

gdzie: T - współczynnik odporności na przemijające dla czasu

trwania zwarcia t.

  1. Sieci z punktem neutralnym skutecznie uziemionym

Napięcie trwałej pracy ogranicznika powinno spełniać warunek:

0x01 graphic
(3)

Uzasadnienie warunku (3):

W sieciach z punktem neutralnym skutecznie uziemionym współczynnik uziemienia kz spełnia warunek:

0x01 graphic

Zatem napięcie w fazach zdrowych podczas zwarcia doziemnego jest równe:

0x01 graphic
(4)

Zakładając czas działania zabezpieczenia ziemnozwarciowego t = 3 s, otrzymuje się z wykresu na rys.1 współczynnik odporności na przepięcia przemijające T = 1,28 dla przypadku "b", to znaczy ogranicznika obciążonego wstępnie energią.

Zatem na podstawie (2) i (4) napięcie Uc powinno w tym przypadku spełniać warunek:

0x01 graphic
(5)

W tablicy 1. podane są dane znamionowe wybranych typów ograniczników przepięć produkcji ABB.
