SPRAWOZDANIE Z LABORATORIUM MECHANIKI GRUNTÓW

WYZNACZANIE KĄTA TARCIA WEWNĘTRZNEGO W APARACIE TRÓJOSIOWEGO ŚCISKANIA

Średnica próbki wynosi - 39 mm

Średnica trzpienia wynosi - 11 mm

Powierzchnia przekroju próbki - A = 11,94 cm2

Powierzchnia przekroju trzpienia - A1 = 0,95 cm2

Pomiary:

  1. p1 = 0,182 kN q1 = 0,01 kN/cm2

  2. p2 = 0,347 kN q2 = 0,015 kN/cm2

  3. p3 = 0,491 kN q3 = 0,02 kN/cm2

  4. p4 = 0,766 kN q4 = 0,03 kN/cm2

s11= 0,24 Mpa s13= 0,1 MPa

s21= 0,43 Mpa s23= 0,15 MPa

s31= 0,60 Mpa s33= 0,2 MPa

s41= 0,92 Mpa s43= 0,3 Mpa

0x01 graphic

0x01 graphic

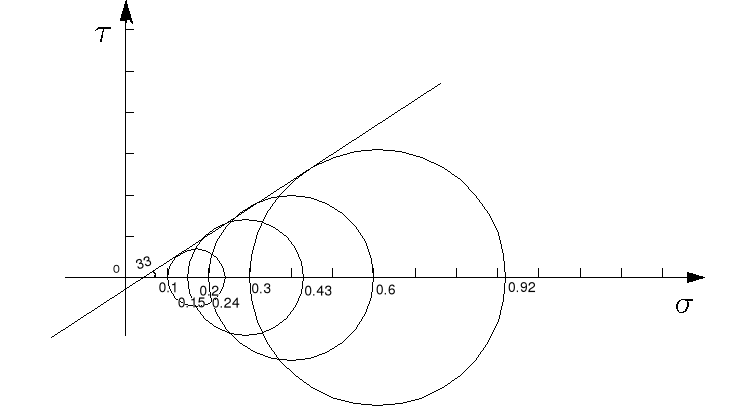

Kąt tarcia wewnętrznego dla badanego piasku wynosi f = 33 0.
