RAPORT Z EKSPERTYZY Z LABORATORIUM METALURGI I ODLEWNICTWA
Wasielak Daniel Wydział: BMiZ Kierunek: MiBM	Rok: II Semestr: IV Grupa: M-4	Data wykonania ćwiczenia: 04.06.2002
				Podpis:
TEMAT: Dokumentacja technologiczna. Obliczanie układu wlewowego.

1.  σ δ



δ_ 

δ_ 

_ 

_ 

_ 

_ 

_ 

_ 

_ 

_ 

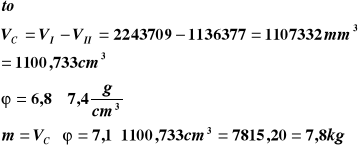

Masa odlewu wynosi: 7,8kg

2. Obliczanie optymalnego czasu zalewania formy.

3. Sprawdzanie szybkości podnoszenia się metalu.

4. Najmniejszy przekrój wlewów doprowadzających.

5. Powierzchnie przekroju pozostałych elementów układu wlewowego.

6. Objętość zbiornika wlewowego.

7. Podsumowanie.

Dzięki otrzymanym obliczeniom można wyznaczyć wymiary wlewów doprowadzających, wlewu doprowadzającego, wlewu głównego i zbiornika wlewowego.

Powierzchnia pojedynczego wlewu wynosi 1,2 cm²

Wlew doprowadzający (kształt trapezowy) ma następujące wymiary:

a=17mm, b=13mm, h=8,5mm.

Wlew rozprowadzający wynosi F=3 cm²

a=19mm, b=13mm, h=19mm.

Wlew główny wynosi F=4cm²

d=22mm, d₁=28mm, L=31mm

Zbiornik wlewowy o pojemności 639cm³
