Sprawozdanie

Układy impulsowe

Przerzutniki astabilne, nazywane też multiwibratorami, są układami samowzbudnymi, wytwarzającymi przebiegi o kształcie zbliżonym do prostokątnego.

Przerzutniki astabilne realizuje się przy zastosowaniu różnych elementów (tranzystorów bipolarnych i unipolarnych tranzystorów jedno-złączowych, diod tunelowych)lub układów scalonych liniowych i cyfrowych.

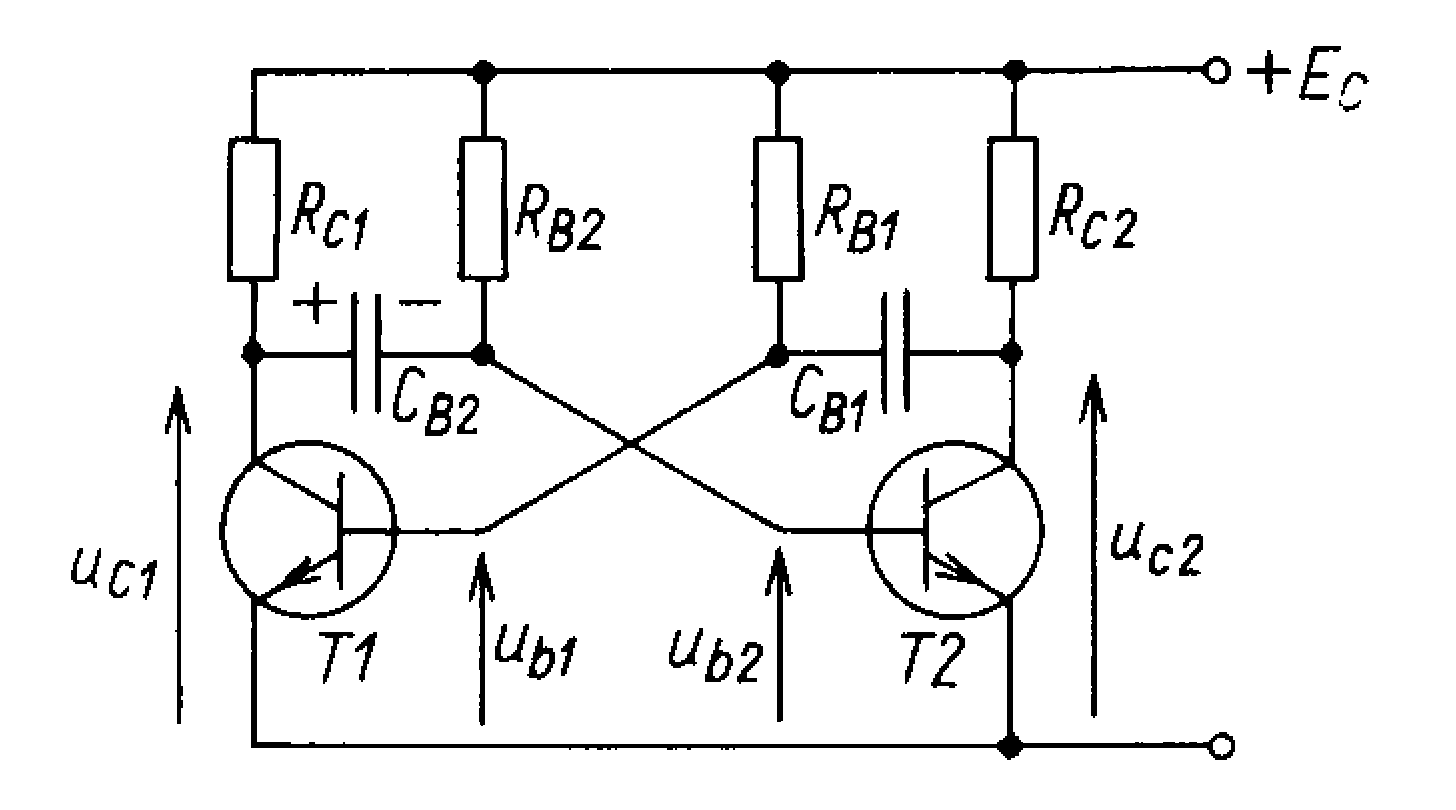

Najprostszy przerzutnik astabilny stanowi połączenie dwóch wzmacniaczy tranzystorowych objętych pojemnościowym o dodatnim sprzężeniem zwrotnym. Jak to zostało pokazane na poniższym rysunku:

Przerzutnik astabilny

Charakterystyka wykorzystanego tranzystora:

Obszar odcięcia

Obszar nasycenia

Ic

Uce

Jb=0

+Ez

---
