WMS

Aleksandra Klusek

Krzysztof Uzar

Stanisław Stachura

Rok III

Grupa IV

Zespół 8

Pracownia fizyczna

Temat:

Współczynnik załamania światła dla ciał stałych

Ćwiczenie

nr 51

Data wyk.

12.10.2000

Data oddania

Zwrot do pop.

Data oddania

Data zal.

Ocena

Cel ćwiczenia:

Wyznaczenie współczynnika załamania światła dla ciał stałych metodą mikroskopu.

Wprowadzenie:

Gdy wiązka światła przechodzi przez dwa ośrodki o różnych własnościach optycznych, to na powierzchni granicznej częściowo zostaje odbita a częściowo przechodzi do drugiego środowiska, ulegając załamaniu (refrakcji). Prawo załamania ma postać :

0x01 graphic
,

gdzie 0x01 graphic
jest kątem padania,0x01 graphic
jest kątem załamania, natomiast 0x01 graphic
jest stałą, zwaną współczynnikiem załamania ośrodka 2 względem ośrodka 1. Współczynnik ten zależy od długości fali światła padającego. Z tego względu załamanie może być wykorzystane do rozłożenia wiązki światła na składowe o różnych długościach fali (barwach). Dla małych kątów 0x01 graphic
i 0x01 graphic
prawo załamania możemy wyrazić jako :

0x01 graphic

Ponadto współczynnik n możemy wyrazić jako stosunek prędkości światła w każdym z ośrodków :

0x01 graphic
.

W skutek załamania światła odległości przedmiotów umieszczonych w środowisku optycznie gęstszym obserwowane z powietrza wydają się mniejsze.

Szyba sprawia wrażenie cieńszej, niż jest w rzeczywistości, przedmioty w wodzie wydają się bliższe powierzchni itd.

Celem tego ćwiczenia było wyznaczenie współczynnika załamania światła dla ciał stałych metodą mikroskopu, jak również zależności współczynnika załamania światła od długości fali. Tak więc aby obliczyć współczynnik załamania światła płytki musimy zmierzyć grubość rzeczywistą płytki śrubą mikrometryczną. Natomiast grubość pozorną wyznaczamy przy pomocy mikroskopu mierząc przesunięcie tubusa mikroskopu między położeniami ostrego widzenia kresek umieszczonych na obu powierzchniach płytki.

Przyrządy:

Śruba mikrometryczna, mikroskop optyczny, płytki (szklane, pleksiglasowe ), filtry optyczne.

Mikrometr umożliwia pomiar z dokładnością 0.01mm, a mikroskop z dokładnością 0.01mm.

Tabele pomiarów

Pomiary dla płytki szklanej.

d

h

n

błąd bezwzględny

Błąd względny:

210

139

1,505

0,039994

0,026574

198

130

1,517

0,019723

0,013001

94

61

1,532

0,027995

0,018273

Średni współczynnik załamania: 1,518.

średni błąd bezwzględny : * 0,029

średni błąd względny : 1,928%

Pomiary dla płytki z pleksiglasu.

d

h

n

Błąd bezwzględny

błąd względny

386

257

1,5

0,007885

0,005256

224

149

1,502

0,011815

0,007866

591

389

1,517

0,006494

0,004281

Średni współczynnik załamania: 1,506.

średni błąd bezwzględny : * 0,009

średni błąd względny : 0,580%.

Powyższe błędy liczyliśmy w następujący sposób :

Aby sprawdzić czy współczynnik załamania zależy od długości fali zmierzyliśmy grubość pozorną płytki szklanej dla światła monochromatycznego (barwy niebieskiej, czerwonej i żółtej) o różnych długościach fali.

długość fali [0x01 graphic
m]

h

d

n

0,63

141

210

1,489

0,48

136

210

1,544

0,52

137

210

1,533

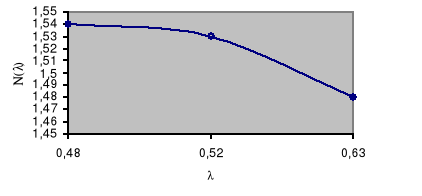

Poniższy wykres przedstawia zależność współczynnika załamania światła n od długości fali λ .

0x08 graphic

Wnioski:

Nie można w sposób wiarygodny uzyskać zależności n(), można ją tylko przybliżyć krzywą wyrażającą się równaniem o małej ilości wyrazów. Wynika to także z istnienia błędów pomiarowych, które dla zależności n() są porównywalne za zmianą  . Aby ta zależność była bardziej wiarygodna w danym zakresie, należałoby przeprowadzić większą ilość pomiarów, jak również zastosować bardziej dokładną metodę pomiarową.

Błędy pomiarowe powstające przy wyznaczaniu współczynnika załamania zależą odwrotnie proporcjonalnie od grubości badanej płytki; im płytka jest cieńsza, tym błędy większe.
