WYŻSZA SZKOŁA MORSKA W SZCZECINIE WYDZIAŁ MECHANICZNY	LABORATORIUM ZAKŁADU DIAGNOSTYKI I REMONTÓW MASZYN OKRĘTOWYCH				IV Ma inż. Dominik Kowalczyk
		Nr. 5.3	Temat ćwiczenia: Realizacja połączeń śrubowych: kontrola położenia śrub, kontrola napięcia wstępnego, montaż uszczelnień wciskowych.
Data wyk .ćw 17.10.99r	Data oddania ćw:.13.06.99		Ocena:	Podpis asystenta	Podpis Kier.Zakł.

Pomiar napięcia wstępnego.

Metody pomiaru:

• pomiar wydłużenia śruby λ_s

• pomiar ciśnienia oleju w specjalnej prasie hydraulicznej do napinania śrub

• pomiar momentu skręcającego śrubę podczas dokręcania kluczem dynamometrycznym

• podgrzewania śruby do określonej temperatury, zmontowania w stanie gorącym i dokręcenie nakrętki do pierwszego oporu

Napinanie śrub kluczem dynamometrycznym:

Podczas napinania śrub kluczem dynamometrycznym, mierzony na kluczu moment M_d służy do pokonania momentu skręcającego M_s na gwincie oraz do pokonania momentu skręcającego M_t na oporowej powierzchni nakrętki lub łba śruby.

M_d=M_s+M_t

Niektóre wytwórnie silników w celu zmniejszenia współczynnika tarcia nakazują stosowanie smarów przeciwciernych grafitowych lub na bazie dwusiarczku molibdenu. Zaletą takiego smarowania jest uzyskanie większego napięcia wstępnego Q_w przy tym samum momencie M_d oraz utrzymywania współczynników tarcia na stałym poziomie przez długi okres eksploatacji.

Stosuje się również sposób napinania polegający na dokręcaniu śruby kluczem dynamometrycznym do pewnej niewielkiej wartości momentu M_d i następującym po tym dokręceniu śruby lub nakrętki o ściśle określony kąt. Do kontroli skręcenia śruby o określony kąt używa się specjalnych szablonów nakładanych na łeb śruby lub nakrętkę.

Poważną wadą napinania śrub kluczem dynamometrycznym jest to, że proces napinania przebiega kolejno na wszystkich śrubach. Taki sposób montażu, mimo stosowania napinania stopniowego i odpowiedniej kolejności „na krzyż”, nie gwarantuje równomiernego napięcia wstępnego i może być przyczyną deformacji obudowy a w skrajnych wypadkach pęknięć obudowy i śrub podczas eksploatacji. Dlatego też współczesne konstrukcje silników spalinowych coraz częściej przewidują do napinania śrub urządzenia hydrauliczne. Urządzenia te umożliwiają szybkie, jednoczesne i prawidłowe napięcie wszystkich śrub łożyska.

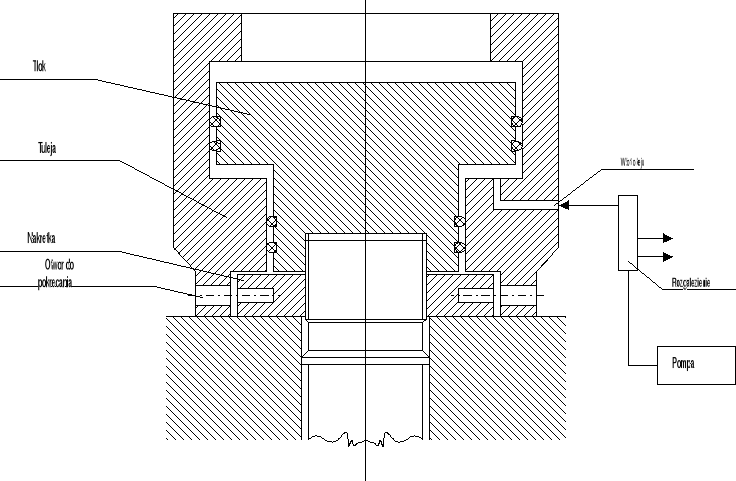

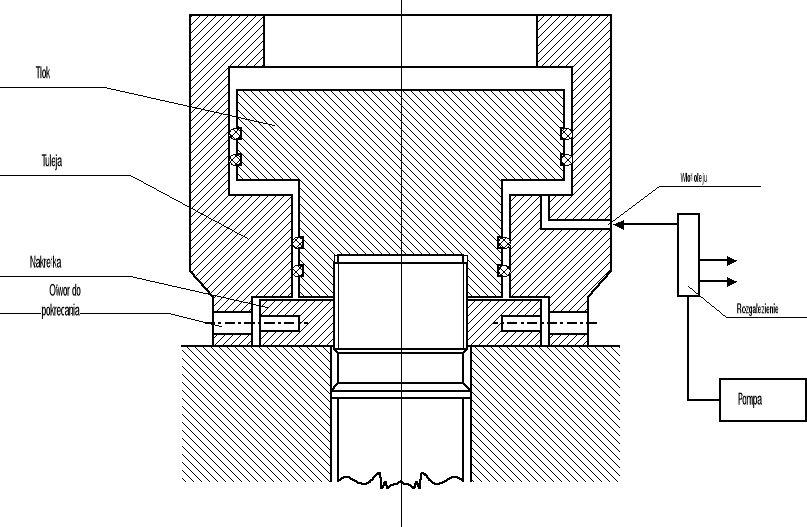

Napinanie śrub prasą hydrauliczną:

Za pomocą jednej pompy olejowej tłoczy się jednocześnie olej do wszystkich czterech albo dwóch pras. Napięcie śruby określone ciśnieniem oleju działającym na tłok, uzyskuje się po swobodnym dokręceniu do oporu nakrętki i ustaleniu nacisku na tłok.

---
