Turbiny wodne: akcyjne i reakcyjne. (zmieniają e pot wody na e. mech)

Turbiny wodne są to maszyny, które przetwarzają energię wody na energię mechaniczną, aby uzyskać energię mech woda musi być spiętrzona w sposób naturalny lub sztuczny. Podstawowym elementem każdej turbiny jest obracający się wirnik z łopatkami.

W turbinach akcyjnych energia potencjalna spiętrzonej wody w całości przekształca się, w en kinetyczną strugi, jeszcze przed wirnikiem turbiny w nieruchomej kierownicy lub dyszy. Ruch obrotowy wirnika uzyskuje się w skutek naporu strugi na jego łopatki. Ciśnienie strugi przed i za wirnikiem jest = ciśnieniu atmosferycznemu. Wzdłuż łopatek wirnika woda przepływa ruchem jednostajnym.

W turbinie reakcyjnej tylko część en pot spiętrzonej wody przekształca się w nieruchomej kierownicy przed wirnikiem na en kinetyczna strugi. Pozostała część zamienia się na energię kinetyczną dopiero na łopatkach wirnika. Kanały miedzy łopatkami wirnika zwężają się w kierunku wypływu wody. Zwiększa się wtedy prędkość strugi, a ciśnienie maleje. Prąd wirnika turbiny reakcyjnej zawdzięcza się przede wszystkim działaniu reakcji hydrodynamicznej strugi na łopatkach wirnika. Ciśnienie wody przy wejściu na łopatki wirnika jest większe od atmosferycznego atmosferycznego maleje przy przepływie.

Moc użyteczną turbiny określamy w zależności: Pu= qQHYo

Yo- sprawność ogolna turbiny, g- przyspieszenie ziemskie, Q- strumien objętości cieczy przepływowej przez turbinę, H- różnica poziomów cieczy zwana spadem w m.

Podstawowe równanie turbin wodnych.

Wirnik obraca się dookoła osi O z prędkością omega (V-ko). Linia L2 przedstawia zarys łopatki wirnika, cząstki cieczy wpływającej do wirnika przez powierzchnię walcową V1 z prędkością bezwzględną C1 i wypływające zaś przez powierzchnię walcową V2 z prędkością bezwzględną C2. Prędkość C1 i C2 rozkładamy na prędkość unoszenia U1 i U2 i prędkość względną W1 i W2.

Kąt zawarty między wektorami prędkości bezwzględnej, a prędkością unoszenia oznaczany przez alfa1 i alfa2. A kąty zawarte miedzy prędkościami względnymi, a ujemnymi wartościami prędkości unoszenia Beta1 i beta2.

Składowa obwodowa prędkości C1 i C2 jest określona przez składową obwodową prędkości Cu1 i Cu2. Całkowity moment obrotowy, jaki płynący strumień wytwarza oddziałując na ścianki łopatek jest równy sumie prędkości Cu. Na drodze do krawędzi wylotowej do krawędzi wylotowej łopatek. M=j/g x Q(r1Cu1 - r2Cu2),Cu1= C1 cos alfa1,ACu2= C2 cos alfa 2. moc reakcji hydrodynamicznej strumienia przepływającego przez silnik turbiny , a zatem moc przekazywana turbinie przez wodę: N = M x ω = j/g x Q(r1ωc1cosά1 - r2ωc2cosά2), u1, (u2 )= r1 (r2) x ω jest to prędkość obwodowa, N = γ x j x Q x H

0x08 graphic
Turbina wodna o otwartej komorze.

T- turbina, G- generator, Ha- wysokość środka geometrycznego przekroju dopływu AA,

Hb- wysokość środka geometrycznego przekroju dopływu BB.

Wielkości Ha i Hb związane są poziomem.

Ca- średnica prędkości przepływu w przekroju dopływu AA, Cb różnica prędkości odpływu w przekroju BB, Hz- różnica poziomów zwierciadła wody górnej i dolnej.

Wysokość energii w przekroju dopływu AA odniesienia do płaszczyzny O-O wyrażono w [m] wynosi Ea= Ha + /2g.

Wysokość energii w przekroju B-B ( ten wzór, co wyżej tylko b)

Różnica wysokości energii w przekroju wynosi H= H2 + /2g - /2g

Moc użyteczna: N= JQH/ 102 [Kw], J- ciężar właściwy wody, Q- przepływ lub przepływność turbiny.

Współczesna technika do kwestionowania turbin o cechach: duża moc, pracuje nawet pod małym spadem, przy dużej przepływności. Psy takich cechach możemy uzyskać duże prędkości obrotowe.

Turbiny wodne

Dzielimy na dwie grupy:

-akcyjne

-reakcyjne

Turbiny wodne-maszyny, które przetwarzają energię wody na energię mechaniczną. Aby uzyskać energię mechaniczną woda musi być spiętrzona w sposób naturalny lub sztuczny. Podstawowym elementem każdej turbiny jest obracający się wirnik z łopatkami.

W turbinach akcyjnych energia potencjalna spiętrzonej wody w całości przekształca się w energię kinetyczną strugi, jeszcze przed wirnikiem turbiny w nieruchomej kierownicy lub dyszy. Ruch obrotowy wirnika uzyskuje się w skutek naporu strugi na jego łopatki. Ciśnienie strugi przed i z wirnikiem jest równe ciśnieniu atmosferycznemu. Wzdłuż łopatek wirnika woda przepływa ruchem jednostajnym.

Turbinie reakcyjnej tylko część energii potencjalnej spiętrzonej wody przekształca się w nieruchomej kierownicy pod wirnikiem na energię kinetyczną strugi. Pozostała część zamienia się na energię kinetyczną dopiero na łopatkach wirnika. Kanały miedzy łopatkami wirnika zwężają się w kierunku wypływu wody. Zwiększa się wtedy prędkość strugi, a ciśnienie maleje. Pracę wirnika turbiny reakcyjnej zawdzięcza się przede wszystkim działaniu reakcji hydrodynamicznej strugi na łopatkach wirnika.

Ciśnienie wody przy wejściu na łopatki wirnika jest większe od atmosferycznego i maleje przy przepływie

Moc użyteczną (kinetyczna) turbiny wodnej „Pu” określamy zależnością:

0x08 graphic
0x08 graphic
Pu=ၨoဪၤ*Q*g*H [W-wat]

o - sprawność ogólna turbiny

ၤ - gęstość wody(1000kg/m3)

Q - strumień objętości cieczy przepływającej przez turbinę [m3/sek]

H - różnica poziomów cieczy zwana spadem [m]

g - przyśpieszenie ziemskie [m/s2]

Parametry największych turbin wodnych:

500 MW

przepływność 1000m3/s

spadek w granicach 1,5Ⴘ2300m

o = 0,8Ⴘ0,94

sprawność 90%,

średnica wirnika 0,2 -4 m 0,25 - 10 m

moc 30MW 100MW

Podstawowe równanie turbin wodnych

Wirnik obraca się dookoła osi O z prędkością kątową ၷ. Linia 1,2 przedstawia zarys łopatki wirnika. Cząstki cieczy wpływające do wirnika przez powierzchnie walcową r1 z prędkością bezwzględną c1 i wpływające zaś przez powierzchnię walcową r2 z prędkością bezwzględną c2.

Prędkość c1 i c2 rozkładamy na prędkość unoszenia u1 i u2 oraz prędkość względną w1 i w2 .

Kąty zawarte miedzy wektorami prędkości bezwzględnej, a prędkości unoszenia oznaczamy przez ၡ1 ,ၡ2

a kąty zawarte między prędkościami względnymi, a ujemnymi wartościami unoszenia przez ၢ1,ၢ2.

Składowa obwodowa prędkości c1,i c2 jest określona przez składową obwodową prędkości Cu1 i Cu2.

Całkowity moment obrotowy jaki płynący strumień wytwarza oddziałując na ścianki łopatek jest równy zmianie momentów ilości ruchu w jednostce czasu wywołanej zmianą składowej obwodowej prędkości Cu na drodze od krawędzi wlotowej do krawędzi wylotowej łopatek. Moment „M” jest równy:

M = 0x01 graphic
Q(r1Cu1-r2Cu2)

Cu1= C1cosၡ1

Cu2= C2cosၡ2

M = 0x01 graphic
Q(r1 C1cosၡ1 - r2 C2cosၡ2) - twierdzenie Oilera

Moc reakcji hydrodynamicznej strumienia przepływającego przez wirnik turbiny, a zatem moc przekazywana turbinie przez wodę:

N = Mၷ = 0x01 graphic
Q(r1 ၷC1cosၡ1 - r2 ၷC2cosၡ2)

U1 = r1ၷ U2 =r2ၷ }prędkość obwodowa

N = 0x01 graphic
Q(c1 u1cosၡ1 - c2 u2cosၡ2)

N = ၨ*ၧ*H*Q ၧ - ciężar właściwy wody

c1 u1cosၡ1 - c2 u2cosၡ2 = ၨGh

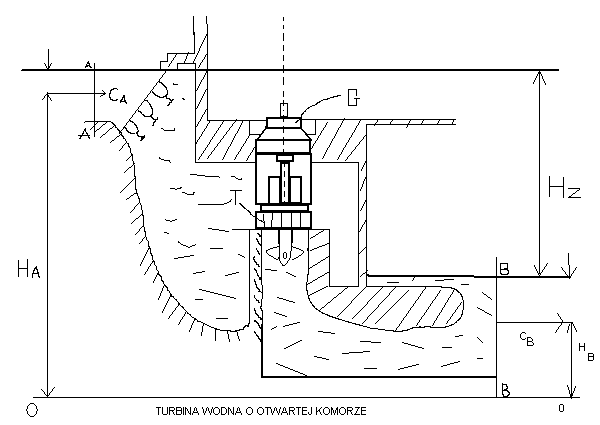

Turbina wodna o otwartej komorze

0x08 graphic
G - generator,

T - turbina,

Ha , Hb- wysokość środka geometr. Przekroju dopływu A-A (Ha), odpływuB-B (Hb);związane z poziomem porównywalnym 0-0,

CA- średnia prędkość przepływu w przek. Dopływu A-A,

CB - średnia prędkośc odpływu w przek. B-B,

HZ- różnica poziomów zwierciadła wody górnej i dolnej

Wysokość energii w przekroju dopływu A-A odniesiona do płaszczyzny O-O wyrażona w metrach wynosi:EA=HA+CA2/2q

Wysokość energii w przekroju dopływu B-B

EB=HB+CB2/2q

Różnica wysokości energii w przekrojach wynosi:

H=Hz+CA2/2q - CB2/2q (spad użyteczny)

Moc użyteczna:

N=ၨ0x01 graphic
[Kw]

0x08 graphic
ၨ - sprawność turbiny

J - ciężar właściwy wody

Q - przepływ wody [m3/s] - przepływność turbiny

Współczesna technika zmierza do konstruowania turbin o cechach:

  1. O dużej mocy

  2. pracujące przy małym spadzie

  3. przy dużej przepływności (natężenie przepływu przez wnętrze turbiny)

Przy tych cechach musi być zachowana duża prędkość obrotowa.

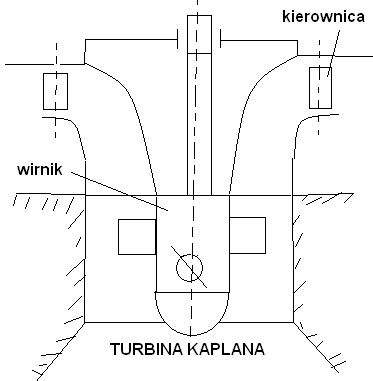

Turbina Kaplana

- uzyskują szybkobieżność przy spadzie 1,5Ⴘ80m

- sprawność do 93% dzięki zastosowaniu nastawnych łopatek

- średnica wirnika 1 do 10m

- moc 200MW

- przepływność 500m3/s
