Cel ćwiczenia.
Zapoznanie się z metodami pomiaru oraz wyznaczenie analityczne naprężeń zginania i skręcania.
Moment zginający:
Moment skręcający:
Moment bezwładności:
Wskaźnik wytrzymałości na zginanie:
Naprężenia maksymalne na zginanie:
Odkształcenia przy zginaniu:
Wskaźnik wytrzymałości na skręcanie:
Naprężenia maksymalne na skręcanie:
Odkształcenia:
Wykonanie ćwiczenia.
Obliczyć momenty zginające w punktach 1,2,3,4.
Obliczyć moment skracający.

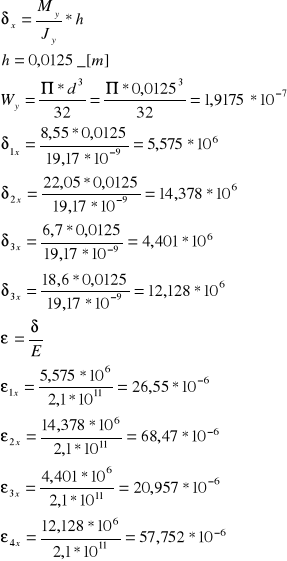

Obliczyć naprężenia maksymalne w punktach 1,2,3,4,5.
Wyznaczyć odkształcenia.
Pomierzyć odkształcenia przy pomocy mostka termicznego w/w punktach.
Obliczenia.
M3=75*0,09=6,75 [Nm]
M4=75*(0,09+0,158)=18,6 [Nm]
M1=75*0,114=8,55 [Nm]
M2=75*(0,114+0,18)=22,05 [Nm]

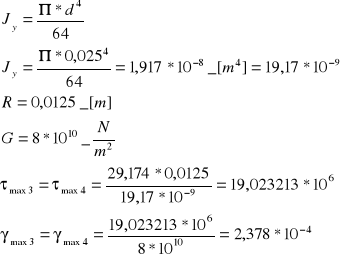

Moment skręcający
Ms3=Ms4=0,389*75=29,175 [Nm]
Ms1=Ms2=0
Wyniki otrzymane z laboratorium:
ε1x=27*10-6
ε2x=72*10-6
ε3x=23*10-6
ε4x=62*10-6
