SPRAWOZDANIE NR 4

NIWELACJA GEOMETRYCZNA

CIĄG NIWELACYJNY

Opracowali:

Mateusz Mikołajczyk

Monika Mikołajczyk

Wojciech Mikołajczyk

Anita Czekańska

Rok. 3 DK

Niwelacja geometryczna (rys teoretyczny):

Pomiar wysokości punktów metodą niwelacji trygonometrycznej wykonuje się za pomocą niwelatora. Różnice wysokości punktów określa się na podstawie odczytów poziomej osi celowej niwelatora na łatach geodezyjnych.

0x08 graphic

0x01 graphic

gdzie:

0x01 graphic
wysokość punktów A i B w przyjętym układzie odniesienia

0x01 graphic
różnica wysokości punktów A i B

0x01 graphic
odczyt kreski poziomej siatki celowniczej na łatach ustawionych na punkcie A (odczyt

wstecz) i punkcie B (odczyt w przód)

Przyjmując kierunek pomiaru od punktu A do punktu B, odczyt łaty na punkcie A określa się jako odczyt wstecz, a odczyt na łacie w punkcie B jako odczyt w przód. Właściwy znak przyrostu wysokości uzyskuje się odejmując zawsze od odczytu wstecz odczyt w przód.

Jeżeli wysokość punktu A (wstecz) jest znana, to na podstawie geometrycznie wyznaczonej różnicy wysokości 0x01 graphic
można obliczyć wysokość punktu B (w przód).

0x01 graphic

Pomiar różnicy wysokości punktów z jednego stanowiska niwelatora nazywany jest pomiarem przęsła niwelacyjnego. Szereg związanych ze sobą przęseł tworzy ciąg niwelacyjny.

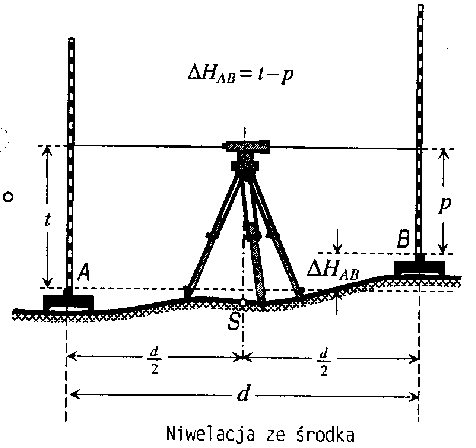

Niwelacja geometryczna ze środka:

Długość celowej podczas niwelacji geometrycznej nie powinna być większa od 50m, powyżej tej odległości pomiary mogą być błędne. Niwelacja geometryczna ze środka polega na ustawieniu niwelatora nad punktem S (rys.), stanowiącym środek odległości ,d, wyznaczonej przez stanowiska łat A, B. Zakładając że kierunek pomiary biegnie od punktu A do punktu B, odczyt na łacie A jest odczytem wstecz- t, zaś odczyt na łacie B odczytem w przód- p.

0x08 graphic

Zalety:

-wyższa dokładność pomiaru

-eliminowanie wpływów błędów niepoziomego ustawienia osi celowej

- eliminowanie wpływów reflaksji i krzywizny Ziemi

Wyniki pomiarów wykonanych na zajęciach zapisanych w dzienniku niwelacji przekrojów:

Nr stanowiska

Oznaczenie punktów

wstecz

pośredni

wprzód

Różnica wysokości

Wysokość osi celowej

Wysokość punktów

1

Rp WIEiK

0806

1

1710

2

1

1591

2

1631

3

2

1718

Rp WIL

1139

4

Rp WIL

1160

3

1732

5

3

2011

4

2072

6

4

1738

Rp WIEiK

0739

Σ Ow

9014

Σ Op

9023

Δh

-0,004

[m]

Σ Ow - Σ Op

-0,004

[m]

Wnioski: Błąd pomiaru mieści się w zakresie dopuszczalnym, wyniki są poprawne.

0x01 graphic
wysokość repera na WIEiKu

0x01 graphic

Ciąg niwelacyjny z WIEiKu na WIL:

0x08 graphic

0x08 graphic
0x08 graphic

Wysokość repera na WILu wynosi:

0x01 graphic

0x01 graphic

0x08 graphic
Ciąg niwelacyjny z WILu na WIEiK:

0x08 graphic
0x08 graphic

Wysokość repera na WIEiKu wynosi:

0x01 graphic

0x01 graphic

Suma pomiarów wstecz:

0x01 graphic

Suma pomiarów w przód:

0x01 graphic

Błąd pomiaru wynosi -0,004m.
