Kolokwium z ćwiczeń1, Gospodarka elektroenergetyczna


0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

Zadanie

Dany jest wykres uporządkowany obciążenia stacji trafo w postacji schodkowej przy czym P2S =400kW, cosφ2S=0,85 oraz zależność

0x01 graphic

Obliczyć straty mocy czynnej i biernej w szczycie obciążenia stacji oraz roczne straty energii czynnej jeżeli obciążenie jest pokrywane przez:

a)jeden transformator o danych S2n=500kVA, ΔPj=2,3kW, ΔPobcn=8kW, Uzw%=4,5%, i0=5,5%

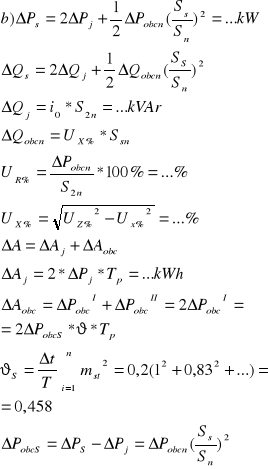

b)dwa transformatory pracujące cały czas równolegle o danych jesnej jednostki S2n=250kVA, ΔPj=1,4kW, ΔPobcn=4,6kW, Uzw%=4,5%, i0=5,5%

c)dwa transformatory jak w punkcie b lecz pracujące według zasady ekonomicznej transformacji.

tt /T

0,0

0,2

mt

1,0

0,8

P2t

400

320

Tgφ

0,62

0,69

Q2t

248

220,8

S2t

470,6

388,8

mst

1,0

0,83

0x01 graphic
0x01 graphic
0x01 graphic

Stopień wyrównania ldśr - za wielkość odniesienia przyjmuje się średnie obciążenie dobowe Pdśr , chwilowy stopień wyrównania określa się wzorem ldt=Pdt /Pdor

Stopień obciążenia mdśr - wyznacza się w odniesieniu do obciążenia szczytowego Pds chwilowy stopień obciążenia określa się wzorem mdt=Pdt /Pds

Stopień wykorzystania ndśr określa wykorzystania mocy zainstalowanej Pdi. chwilowy stopień wykorzystania określa się wzorem ndt=Pdt /Pdi

Czas wykorzystania mocy szczytowej

0x01 graphic

Czas wykorzystania mocy zainstal.

0x01 graphic

Zmienność typu A (holmgreena - Runga) jest zmiennością paraboliczną

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Zmienność typu B (Trogera)

0x01 graphic

0x01 graphic

0x01 graphic

Zmienność typu C (Gattnarzika)

0x01 graphic

Moc przełączeniowa

0x01 graphic

Zadanie

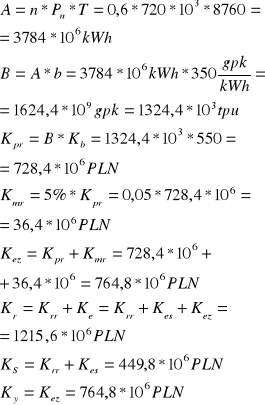

Obliczyć całkowite koszty roczne i jednostkowe elektrowni cieplnej wyposażonej w n=6 bloków o mocy Pbl=120MW, jeżeli jednostkowy nakład inwestycji odniesiony do mocy zainstalowanej wynosi kn=4600PLN/kW. Przyjąć następujące dane do obliczeń kosztów stałych:

N=35lat (okres eksploatacji elektrow.)

p=0,08 (odpis akumul)

υK=0,02 (odpis na remonty stałe)

υb=0,015 (odpis na remonty bieżące)

υo=0,015 (wspoł. Koszty obsługi)

do obliczenia kosztów zmiennych:

n=0,6,

b=350gpk/kWh (stop. zużycia jednost paliwa brutto),

Kb=550 (wskaz cena paliwa)

Kmr=5%Kpr (koszty materii ruchowych

Ε=0,09(wzgl zużycie energii na potrzeby własne)

0x01 graphic
energ. brutto wytwarzana w ciągu roku

0x01 graphic

Jednost roczny koszt mocy zainstal

0x01 graphic
jednostkowy koszt stałej energii wytwarzanej brutto

0x01 graphic
jednostkowy koszt zmiennej energii wytwarzanej brutto

0x01 graphic
Łączny koszt jedn energii wytwarzanej brutto

0x01 graphic

Łączny koszt jedn energii wytwarzanej netto

0x01 graphic

Zadanie

Faktyczny poniesiony nakład inwestycji na budowe stacji wynoszą KN=3*106PLN przy 3 letnim cyklu budowy i równomiernym rozkładzie nakładu w ciągu cyklów inwestycyjnych. Obliczyć przy stopie akumulacyj p=0,08

a)nakłady inwestycji sprowadzone na rok zerowy KN(0) i współczym zamrożeniu pz

b)oszczędność uzyskaną przez skrócenie czasu budowy do 2 lat przy równym rozkładzie nakładów 0x01 graphic
0x01 graphic

Zadanie

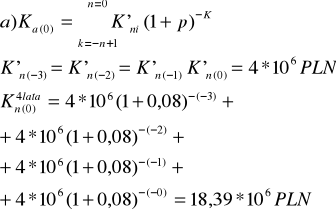

Faktyczny poniesiony nakład inwestycji na budowe stacji wynoszą KN=16*106PLN przy cyklu budowy wynosz 4 lata. Obliczyć przy stopie akumulacyj p=0,08

a)nakłady inwestycji sprowadzone na rok zerowy

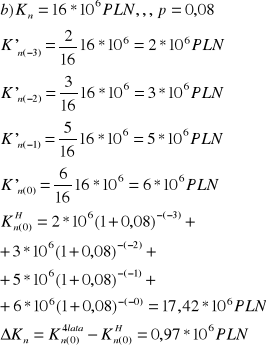

b)oszczędność nakł inwest sprowadzonych na rok zerowy przy rozłożeniu nakładu w poszczególnych latach jak 2:3:5:6 0x01 graphic
0x01 graphic

Zadanie

Policzyć straty mocy czynnej i biernej od obciążenia w linii zasilającej stację transformatorową według poniższego schematu

l=20km P=3MW

X'=0,4Ω/km cosφ=0,8ind

R'=0324Ω/km

0x01 graphic

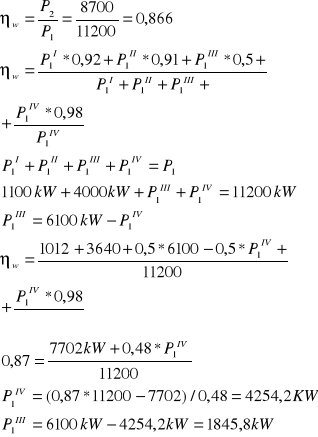

Zadanie

Wyznaczyć sprawność elementów według rysunku

0x01 graphic

Zadanie

Wyznaczyć moce według rysunku

0x01 graphic

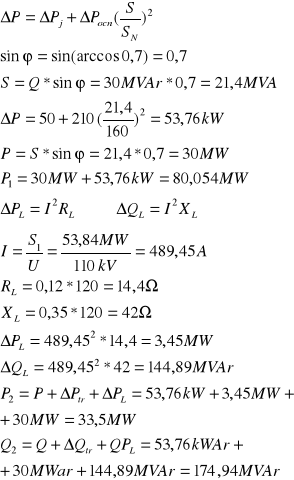

Zadanie

Policzyć mocy czynną i bierną przepływającą przez szyny uwzględniając straty mocy lini o stacji transformatorowej

l=20km Q=30MVAr

X'=0,4Ω/km S2n=160MVAcosφ=0,7

R'=0324Ω/km ΔPj=50kW

ΔPobcn=210kW

0x01 graphic
