LABORATORIUM BADANIA MASZYN
ĆWICZENIE NR 15
BILANS TURBINY PAROWEJ
Prowadzący:
dr inż. A. Tatarek
Wykonał:
Mariusz Paczek 72582
gr V (środa 1115)
Cel ćwiczenia.
Celem ćwiczenia było wyznaczenie sprawności turbiny oraz wyznaczenie strat.

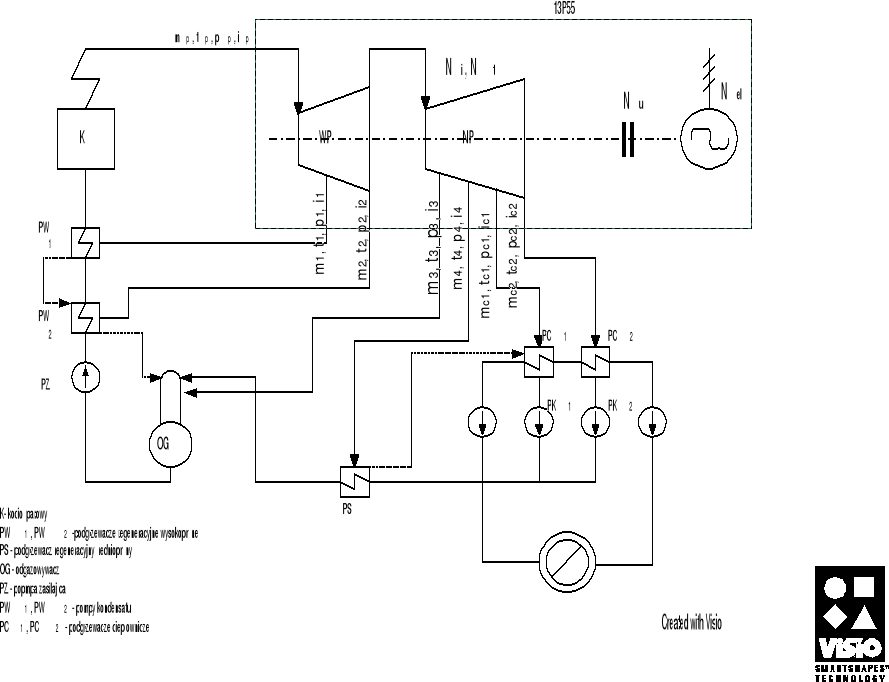

Stanowisko pomiarowe.
Tabela pomiarowa
L.p. |
Parametry pary |
Ilość m [kg/s] |
Temp. t [°C] |
Ciśn. p [MPa] |
Entalpia i [kJ/kg] |
Entalpia iS [kJ/kg] |
1 |
Para świeża |
433 t/h 120,3 |
535 |
13,15 |
|
|
2 |
Up. I |
21 t/h 5,83 |
254 |
1,44 |
|
|
3 |
Up. II |
|
197 |
0,74 |
|
|
4 |
Up. III |
35 t/h 9,72 |
146 |
0,288 |
|
|
5 |
Up. IV |
8,8 2,44 |
111 |
|
|
|
6 |
I wylot ciepłowniczy |
|
96 |
8 kPa |
|
|
7 |
II wylot ciepłowniczy |
|
72 |
71 kPa |
|
|
tw1 = 46 °C, tw2 = 67 °C, tw3 = 96 °C, mw = 3500 t/h (3546, 3515, 3534)
moc Pel = 102 MW
Obliczenia

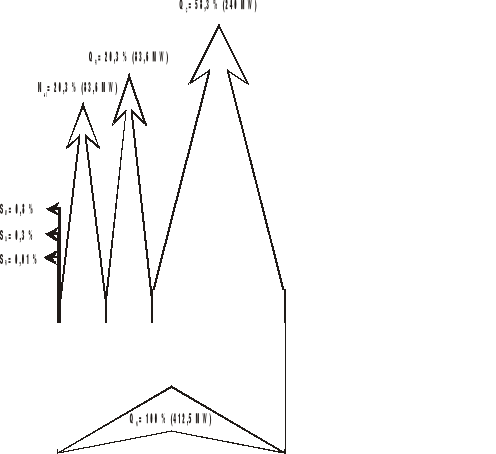

Wykres Sankey'a
Wnioski
Z wyznaczonego bilansu dla turbiny wynika że największa część ciepła dostarczona do turbiny z parą świeżą, zostaje przekazana do sieci cieplnej Qc = 240 MW. Widzimy także z pomiarów, że blok pracuje pełną mocą dając 102 WM mocy elektrycznej. Z upustów I-IV do układu regeneracji odbierane jest ciepło w wysokości Qr = 83,6 MW. Z obliczeń moc użyteczna turbiny wynosi Nel = 83,6 MW, a pozostałe straty wahają się w granicy 1%. Jak wynika z obliczeń sprawność turbozespołu wyniosła 64%, gdzie na jej wynik podstawowy wpływ ma sprawność wewnętrzna 68%, a jej niska wartość związana jest z pracą turbiny w obszarze pary mokrej na upustach V i VI.
