UNIWERSYTET WARMIŃSKO-MAZURSKI

W OLSZTYNIE

Wydział Nauk Technicznych

ANALIZA KINEMATYCZNA MECHANIZMU KORBOWO JARZMOWEGO

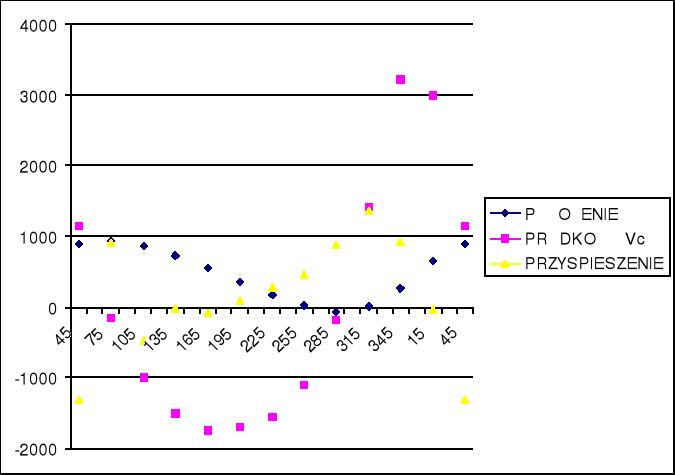

POŁOŻENIE	45	75	105	135	165	195	225	255	285	315	354	15
PRĘDKOŚĆ Vc [m/s]	1,15	-0,15	-1	-1,5	-1,75	-1,7	-1,55	-1,1	-1,77	1,42	3,22	3,0
PRZYSPIESZENIE aC [m/s2]	-32,7	22,87	-11,75	-0,62	-2,0	2,0	6,87	11,37	21,87	33,87	23,12	-0,87
DROGA O-C [mm]	445	470	435	365	275	175	85	10	-30	7,5	130	325

kąt	VA	VB	VC	VA1	VA1A	VCB	A1-O2
stopnie	mm/s	mm/s	mm/s	mm/s	mm/s	mm/s	mm
45	1413,7	1400	1150	675	1250	375	360
75	1413,7	175	150	100	1391	75	435
105	1413,7	1100	1000	750	1200	325	505
135	1413,7	1550	1500	1175	750	300	565
165	1413,7	1750	1750	1375	300	125	595
195	1413,7	1700	1700	1350	300	100	595
225	1413,7	1550	1550	1150	800	300	565
255	1413,7	1100	1100	750	1175	325	510
285	1413,7	177,5	177,5	100	1400	60	2175
315	1413,7	1425	1425	675	120	275	1800
345	1413,7	3225	3225	1300	550	425	305
15	1413,7	3050	3000	1275	575	300	305

PRĘDKOŚCI POSZCZEGÓLNYCH CZŁONÓW MECHANIZMU I ODLEGŁOŚĆ SUWAKA OD PUNKTU O₂ (podane wartości są wartościami bezwzględnymi)

PRZYSPIESZENIA POSZCZEGÓLNYCH CZŁONÓW MECHANIZMU (podane wartości są wartościami bezwzględnymi)

kąt	aA	aB	aC	aA1	aA1A coriolisa	aA1 normalne	aCB normalne
stopnie	mm/s^2	mm/s^2	mm/s^2	mm/s^2	mm/s^2	mm/s^2	mm/s^2
45	13323,6	34000	32750	16250	4514	1174	625
75	13323,6	26000	22875	15125	1919	22	25
105	13323,6	11625	11750	7750	3529	1103	469
135	13323,6	6375	625	4875	3119	2443	400
165	13323,6	4125	2000	3375	1271	3172	69
195	13323,6	4250	2000	3250	1361	3063	44
225	13323,6	7375	6875	4875	3155	2341	400
255	13323,6	11750	11375	8000	3455	1102	459
285	13323,6	21750	21875	12500	644	23	16
315	13323,6	33750	33875	16250	4500	1361	328
345	13323,6	26000	23125	26000	4598	5180	803
15	13323,6	12750	875	5125	4279	5243	400

Wykonał:

Chiniewicz Wojciech

Gadomski Marek

Rok III MIBM gr. 1

---
