Projekt techniczny płyty stropowej.

  1. Zestawienie obciążeń.

Materiał

grubość

γ(n)

qk

γf

g0

[cm]

[kN/m3]

[kN/m2]

-

[kN/m2]

Lastrico

3

22

0,66

1,2

0,792

Płyta żelbetowa

9

24

2,16

1,1

2,376

Tynk cem.-wap.

1,5

21

0,315

1,3

0,410

Σ=3,135

Σ=3,578

Obciążenie zmienne:

pk=10,5[kN/m2] γf=1,2 p0=12,6[kN/m2]

  1. Schemat statyczny.

Obciążenie płyty na 1m szerokości:

0x01 graphic

  1. Obwiednia momentów.

Rozpiętość obliczeniowa (w świetle podpór):

0x01 graphic

b - szerokość żebra

Wartości momentów obliczono co 1/10 rozpiętości przęsła korzystając z tablic Winklera. Zestawienie wartości w tabeli poniżej.

  1. Wykres obwiedni momentów.

  1. Wymiarowanie zbrojenia.

Założenia:

stal AI St3SX; beton B25; wymiary płyty: h=0,09[m], d=0,059[m]; otulina a=0,2[m].

    1. Zbrojenie dolne.

      1. Przęsła skrajne (siatka Sd1).

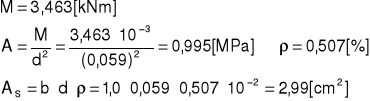

0x01 graphic

Przyjęto: φ6 rozstaw 9,5[cm] AS=2,98[cm2]

Pręty rozdzielcze:

0x01 graphic

Przyjęto zbrojenie ze względu na minimalną średnicę prętów (φmin=4,5[mm]) i maksymalny rozstaw prętów (300[mm]).

Przyjęto: φ4,5 rozstaw 30[cm] ASr=0,53[cm2]

Ze względu na warunek leff/h>12 zbrojenie przęsłowe doprowadzone do podpory przedłużono poza jej krawędź o odległość 5φ=40[mm]. Na odcinku poza krawędzią podpory dodatkowy pręt φ4,5.

Długość prętów zbrojenia głównego:

0x01 graphic

Długość prętów rozdzielczych:

0x01 graphic

Na szerokości płyty (przęsło skrajne) umieszczone będą trzy siatki Sd1, połączone na zakład na długości 250[mm].

      1. Przęsła przedskrajne (siatka Sd2).

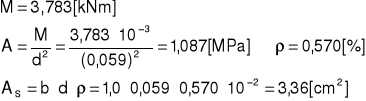

0x01 graphic

Przyjęto: φ6 rozstaw 12,0[cm] AS=2,36[cm2]

Pręty rozdzielcze:

0x01 graphic

Przyjęto zbrojenie ze względu na minimalną średnicę prętów (φmin=4,5[mm]) i maksymalny rozstaw prętów (300[mm]).

Przyjęto: φ4,5 rozstaw 30[cm] ASr=0,53[cm2]

Ze względu na warunek leff/h>12 zbrojenie przęsłowe doprowadzone do podpory przedłużono poza jej krawędź o odległość ≥5φ (40[mm]). Na odcinku poza krawędzią podpory dodatkowy pręt φ4,5.

Długość prętów zbrojenia głównego:

0x01 graphic

Długość prętów rozdzielczych:

0x01 graphic

Na szerokości płyty (przęsło skrajne) umieszczone będą trzy siatki Sd2 połączone na zakład na długości 250[mm].

      1. Przęsła środkowe.

0x01 graphic

Przyjęto: φ6 rozstaw 12,0[cm] AS=2,36[cm2]

Ze względu na zbliżone wartości momentów maksymalnych na przęsłach przedskrajnych i środkowych, przęsła środkowe zazbrojono siatką Sd2.

    1. Zbrojenie górne.

      1. Podpora przęsła skrajnego (siatka Sg3).

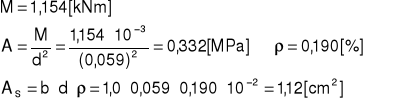

0x01 graphic

Przyjęto: φ8/10 rozstaw 17[cm] AS=3,79[cm2]

Pręty rozdzielcze:

0x01 graphic

Przyjęto zbrojenie ze względu na minimalną średnicę prętów (φmin=4,5[mm]) i maksymalny rozstaw prętów (300[mm]).

Przyjęto: φ4,5 rozstaw 30[cm] ASr=0,53[cm2]

Z obwiedni odczytano zasięg momentu, który wystąpi w przekroju 4 przęsła skrajnego:

0x01 graphic

gdzie:

a - zasięg momentu liczony od podparcia na żebrze.

Przyjęto a=835[mm]

Zasięg zbrojenia z prawej strony żebra:

0x01 graphic

Długość prętów zbrojenia głównego:

0x01 graphic

gdzie:

bż - szerokość żebra

Długość prętów rozdzielczych:

0x01 graphic

gdzie:

b - szerokość płyty,

bp - szerokość podciągu.

Przyjęto: l=1790[mm]

Na szerokości płyty (podpora przęsła skrajnego) umieszczone będą trzy siatki Sg1:

zbrojenie główne 11×φ8/10,

zbrojenie rozdzielcze 5×φ4,5.

      1. Podpora przęseł przedskrajnych i środkowych (siatka Sg2).

0x01 graphic

Przyjęto: φ8/10 rozstaw 19[cm] AS=3,39[cm2]

Pręty rozdzielcze:

0x01 graphic

Przyjęto zbrojenie ze względu na minimalną średnicę prętów (φmin=4,5[mm]) i maksymalny rozstaw prętów (300[mm]).

Przyjęto: φ4,5 rozstaw 30[cm] ASr=0,53[cm2]

Zasięg zbrojenia z lewej strony żebra:

0x01 graphic

Zasięg zbrojenia z prawej strony żebra:

0x01 graphic

Długość prętów zbrojenia głównego:

0x01 graphic

gdzie:

bż - szerokość żebra

Długość prętów rozdzielczych:

0x01 graphic

gdzie:

b - szerokość płyty,

bp - szerokość podciągu.

Przyjęto: l=1790[mm]

Na szerokości płyty (podpory przęseł przedskrajnych i środkowych) umieszczone będą trzy siatki Sg2:

zbrojenie główne 10×φ8/10,

zbrojenie rozdzielcze 4×φ4,5.

      1. Przęsła przedskrajne (siatka Sg3).

0x01 graphic

Przyjęto: φ6/8 rozstaw 26[cm] AS=1,51[cm2]

Pręty rozdzielcze:

0x01 graphic

Przyjęto zbrojenie ze względu na minimalną średnicę prętów (φmin=4,5[mm]) i maksymalny rozstaw prętów (300[mm]).

Przyjęto: φ4,5 rozstaw 30[cm] ASr=0,53[cm2]

Długość prętów zbrojenia głównego:

0x01 graphic

Długość prętów rozdzielczych:

0x01 graphic

gdzie:

b - szerokość płyty,

bp - szerokość podciągu.

Przyjęto: l=1790[mm]

Na szerokości płyty (przęsła przedskrajne ) umieszczone będą trzy siatki Sg3:

zbrojenie główne 7×φ6/8,

zbrojenie rozdzielcze 3×φ4,5.

      1. Przęsła środkowe.

0x01 graphic

Ze względu na niewielką różnice pola przekroju zbrojenia w porównaniu ze zbrojeniem przęseł przedskrajnych, a także ze względów technologicznych przęsła środkowe zazbrojono siatkami Sg3.

      1. Zbrojenie nad podciągiem.

W celu zapewnienia dobrej współpracy między płytą a podciągiem zastosowano zbrojenie nad podciągiem o nośności nie mniejszej niż 1/3 zbrojenia głównego i zdolne przenieść siłę rozciągającą nie mniejszą niż 40[kN/m].

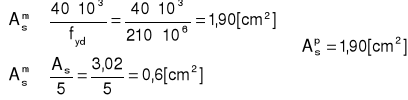

0x01 graphic

Przyjęto: φ6/8, rozstaw 20[cm], Asp=1,96[cm2].

Pręty rozdzielcze:

0x01 graphic

Przyjęto zbrojenie ze względu na minimalną średnicę prętów (φmin=4,5[mm]) i maksymalny rozstaw prętów (300[mm]).

Przyjęto: φ4,5 rozstaw 30[cm] ASr=0,53[cm2]

Długość prętów zbrojenia głównego:

0x01 graphic

Długość prętów zbrojenia rozdzielczego:

0x01 graphic

Na poszczególnych przęsłach zastosowano nad podciągiem siatki Sg4:

zbrojenie główne: 9×φ6/8,

zbrojenie rozdzielcze 4×φ4,5.

      1. Zbrojenie przy murze.

Ze względu na nie zapewnioną możliwość obrotu na podporze zastosowano zbrojenie górne przy murze o przekroju nie mniejszym niż 0,20 pola przekroju zbrojenia dolnego w przęśle i zdolne przenieść siłę rozciągającą nie mniejszą niż 40[kN/m].

0x01 graphic

Przyjęto: φ6/8, rozstaw 20[cm], Asp=1,96[cm2].

Pręty rozdzielcze:

0x01 graphic

Przyjęto zbrojenie ze względu na minimalną średnicę prętów (φmin=4,5[mm]) i maksymalny rozstaw prętów (300[mm]).
