Sprawozdanie Nr 1
Pomiar warunków oświetlenia w pomieszczeniu i luminacji płaszczyzny.
III Ochrona środowiska
Grupa A2
Zadanie 1.
Pomiar spadku natężenia światła wraz ze wzrostem odległości od źródła.
Dokonano dziesięciu pomiarów natężenia oświetlenia oraz tła w pomieszczeniu, za każdym razem oddalając luksomierz o określoną wartość od źródła światła (żarówka o mocy ).
Pomieszczenia dane dobrze nadaje się do takich pomiarów, gdyż jest długie i posiada okna- źródło światła dziennego) tylko z jednej strony(wschód).
Wyniki pomiarów przedstawia tabela:
R [cm] |
1/r2 |
Natężenie tła [lx] |
Pomiar natężenia oświetlenia [lx] |
Rzeczywiste natężenie oświetlenia (bez tła)[lx] |
10 |
0,01 |
25 |
5900 |
5875 |
20 |
0,0025 |
25 |
1620 |
1595 |
30 |
0,00111 |
26 |
775 |
749 |
40 |
0,00063 |
25 |
446 |
421 |
50 |
0,0004 |
25 |
295 |
270 |
80 |
0,00016 |
26 |
141 |
115 |
110 |
0,000083 |
25 |
88 |
63 |
140 |
0,000051 |
24 |
66 |
42 |
170 |
0,000035 |
24 |
56 |
32 |
210 |
0,000023 |
29 |
50 |
21 |

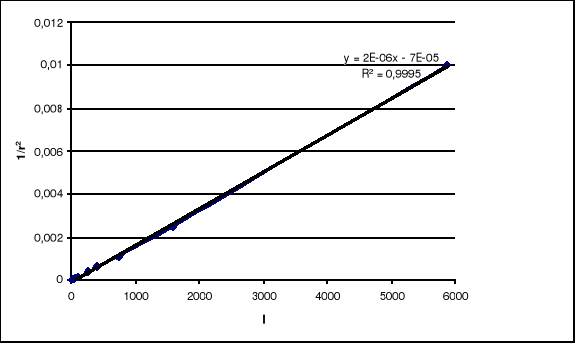

Wykres zależności natężenia oświetlenia [I] od odległości od źródła światła.
Wartość natężenia oświetlenia jest odwrotnie proporcjonalna do odległości od źródła światła. Wraz ze wzrostem odległości spada wartość natężenia oświetlenia. Zależność ta ma charakter liniowy, opisuje ja funkcja y=ax+b.
Zadanie 2.
Pomiar i analiza warunków oświetlenia w pomieszczeniu.
Pomiaru natężenia oświetlenia: dnia 11.03.2008 r. o godzinie ok. 10.00.
Warunki pogodowe za oknem: niebo zachmurzone w skali 6/8, pojawiały się przejściowe prześwity słońca, bezwietrznie.
Pomiaru dokonywano przy pomocy luksomierza, trzymając ogniwo fotoelektryczne na płaszczyźnie roboczej przy włączonym oraz wyłączonym oświetleniu, ponieważ światło dzienne daje duże tło do pomiarów oświetlenia pochodzące od źródeł sztucznych.
Wyniki pomiarów natężenia oświetlenia:
Stanowiska robocze |
Przy wyłączonym oświetleniu
|
Przy włączonym oświetleniu |
Natężenie oświetlenia (bez tła) |
1. |
479 |
697 |
218 |
2. |
432 |
653 |
221 |
3. |
346 |
686 |
340 |
4. |
345 |
423 |
78 (-) |
5. |
175 |
460 |
285 |
6. |
182 |
450 |
268 |
(-)wartość przyjęta jako skrajna, odrzucona przy obliczaniu równomierności oświetlenia(jako wartości najmniejszej)
Strefa komunikacyjna |
Przy wyłączonym oświetleniu
|
Przy włączonym oświetleniu |
Natężenie oświetlenia (bez tła) |
1. |
230 |
512 |
282 |
2. |
276 |
655 |
379 |
3. |
283 |
666 |
383 |
4. |
224 |
558 |
334 |
5. |
407 |
665 |
258 |
6. |
167 |
514 |
347 |
7. |
407 |
665 |
258 |
8. |
224 |
558 |
334 |
9. |
126 |
566 |
440 |
10. |
122 |
522 |
400 |
Wnioski:
Wartość natężenia oświetlenia jest większa na stanowiskach roboczych niż w strefie komunikacyjnej. Przyczyną jest lepsza dostępność docierania światła słonecznego zza okna. Wraz z oddalaniem się od okien następuje spadek wartości natężenia oświetlenia.
Wg normy PN 84/E-02033 natężenie oświetlenia w pomieszczeniu biurowym nie powinno być mniejsze od 200 lx ( dla osób poniżej 40 roku życia wykonujących pracę w stopniu nie większym niż przeciętny) w innym wypadku wartość ta jest o stopień wyższa od minimalnej. Pomieszczenie pracowni fizycznej nr 1 spełnia ten wymóg w obszarach zarówno strefy roboczej jak tez komunikacyjnej. Wartość średniego natężenia na sąsiadujących ze sobą polach roboczych nie powinna i nie przekracza stosunku 5:1
Równomierność oświetlenia:
Stanowiska robocze 0,93 (R=218/235)
Strefa komunikacyjna 0,75 (R=258/342)
Całe pomieszczenie 0,75 (R=218/289)
Wg normy równomierność oświetlenia na polu pracy powinna wynosić co najmniej 0,65 (dla czynności długotrwałych) a w bezpośrednim otoczeniu pola pracy 0,5. Pracownia fizyczna spełnia te standardy.
Zadanie 3.
Pomiar luminancji płaszczyzny.
Wyniki pomiary natężenia oświetlenia na stanowiskach roboczych [lx] w celu wyznaczenia wartości luminacji :
Stanowisko robocze I:
Ławka E1 |
168 |
145 |
155 |
156 średnia |
Biała kartka |
275 |
226 |
246 |
245 średnia |
Czarna powierzchnia |
110 |
105 |
90 |
153 średnia |
Ławka E2 |
|
|
|
580 |
Stanowisko robocze II:
Ławka E1 |
211 |
283 |
283 |
259 średnia |
Biała kartka |
340 |
396 |
385 |
374 średnia |
Czarna powierzchnia |
156 |
222 |
225 |
201 średnia |
Ławka E2 |
|
|
|
645 |
Stanowisko robocze III:
Ławka E1 |
408 |
426 |
427 |
420 średnia |
Biała kartka |
506 |
508 |
508 |
507 średnia |
Czarna powierzchnia |
349 |
348 |
346 |
348 średnia |
Ławka E2 |
|
|
|
471 |
Ławka E2- pomiar natężenia oświetlenia wykonany w niedalekiej odległości od płaszczyzny
Lp = ρ*E1 / Π ρ= E2 / E1
|
I stanowisko robocze
Ławka:
ρ=580/156=3,7179
L1 =3,7179*156/3,14= 185
Ławka (w niewielkim oddaleniu):
L2=3,7179*580/3,14=687
Biała kartka
ρ=E2/E1=645/374=1,7246
L3=1,7246*245/3,14=135
Czarna powierzchnia:
ρ=E2/E1=580/153=3,7908
L3'=3,7908*153/3,14=185
II stanowisko robocze:
Ławka:
ρ=645/259=2,4903
L1 =2,4903*259/3,14=205
Ławka (w niewielkim oddaleniu):
L2=2,4903*645/3,14=512
Biała kartka
ρ=E2/E1=645/374=1,7246
L3=1,7246*245/3,14=135
Czarna powierzchnia:
ρ=E2/E1=645/201=3,209
L3'=3,209*201/3,14=205
III stanowisko robocze:
Ławka:
ρ=471/420=1,1214
L1 =1,1214*420/3,14=150
Ławka (w niewielkim oddaleniu):
L2=1,1214*507/3,14=181
Biała kartka
ρ=E2/E1=471/507=0,929
L3=0,929*507/3,14=150
Czarna powierzchnia:
ρ=E2/E1=471/348=1,3534
L3'=1,3534*348/3,14=150
Obliczanie kontrastu luminancji:
I stanowisko robocze
K2=(L2-L1)/L1
K2=(687-185)/185=2,71 kontrast duży
K3=(L3-L2)/L2
K3=(135-687)/687=-0,803 kontrast mały
K3'=(L3'-L2)/L2
K3'=(185-687)/687=-0,731 kontrast mały
II stanowisko robocze:
K2=(L2-L1)/L1
K2=(512-205)/205=1,50 kontrast duży
K3=(L3-L2)/L2
K3=(135-512)/512=-0,736 kontrast mały
K3'=(L3'-L2)/L2
K3'=(205-512)/512=-0,6 kontrast mały
III stanowisko robocze:
K2=(L2-L1)/L1
K2=(181-150)/150=0,207 kontrast średni
K3=(L3-L2)/L2
K3=(150-181)/181=-0,171 kontrast mały
K3'=(L3'-L2)/L2
K3'=(150-181)/181=-0,171 kontrast mały
