Sprawozdanie z laboratorium automatyki i robotyki

Sprawozdający: Elżbieta Tchorowska

Data laboratorium: 04.05.2009r.

Cel ćwiczenia:

Zapoznanie się z możliwościami robota ABB IRB 1400, obsługą, jego parametrami technicznymi, programowaniem prostych ruchów manipulacyjnych. Poznanie rodzajów chwytaków, ich klasyfikacji. Rodzaje robotów i stopnie swobody.

0x08 graphic
Sprawozdanie:

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

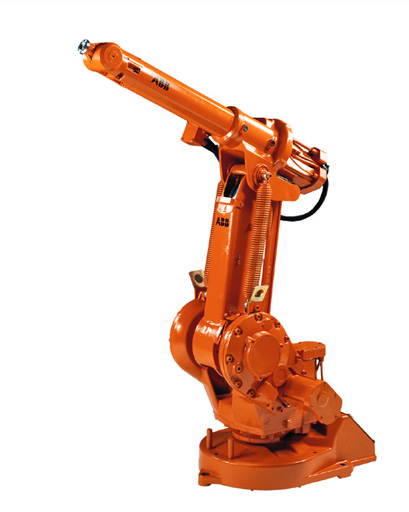

IRb 1400 jest robotem przemysłowym,

0x08 graphic
składającym się z części sterownika,

oraz z manipulatora. Manipulator posiada

0x08 graphic
sześć stopni swobody. Maksymalna masa

chwytaka wynosi 5kg. Robot ma dużą

sztywność konstrukcji, bardzo stabilną

0x08 graphic
podstawę, oraz położony blisko niej środek

ciężkości umożliwiający mu pracowanie przy

0x08 graphic
bardzo dużych wychyleniach poza obręb

podstawy i sporych prędkościach pracy

manipulatora. Ta ostatnia w trybie ręcznym

0x08 graphic
była ograniczona do 250 mm/s, natomiast

0x08 graphic
w trybie automatycznym manipulator

przemieszczał się z prędkościami dużo większymi.

6 stopni swobody podzielonych jest na dwie grupy:

0x08 graphic
0x08 graphic
1 - obrót całego manipulatora

2 - wychylenie ramienia

3 - ruch ramienia w górę i w dół

Oraz:

4 - obrót ramienia

5 - ruch chwytaka w górę i w dół

6 - obrót chwytaka

Robotem steruje się za pomocą panelu sterowania w formie przenośnej i dość poręcznej konsoli, wyposażonej w szereg przycisków służących do wyboru dostępnych opcji, trybów i samego programowania, a także wyświetlacza LCD, joysticka i przycisku bezpieczeństwa odblokowywującego silniki. Samo sterowanie manipulatorem odbywa się poprzez wychylanie joysticka. Jest to bardzo wygodne rozwiązanie, szczególnie, że pracuje on w tzw. trybie cyfrowym, tzn. prędkość zmiany położenia wysięgnika jest proporcjonalna do tego jak mocno wychylimy manetkę. Sam interfejs konsoli i wyświetlacza jest bardzo przejrzysty i pozwala na szybkie dostosowanie się do obsługi robota.

Robot może przemieszczać ładunek o wadze do 5 kg oraz przenosić dodatkowe obciążenie na górnym ramieniu (np. podajnik drutu spawalniczego) przy zasięgu 1,44 m. Precyzyjne sterowanie i wysoka powtarzalność zaprogramowanej trajektorii ruchu zapewniają wysoką jakość prac wykonywanych przez robota.

Zdolność do dostosowania prędkości ruchu i dokładności pozycji do wymagań procesu oznacza, że można osiągnąć optymalne parametry produkcji. Robot IRB 1400 posiada sztywną i solidną konstrukcję. Przekłada się to na niskie poziomy emisji hałasu, długie okresy pomiędzy przeglądami oraz długi czas bezawaryjnego użytkowania robota. Przeznaczony jest do środowiska suchego, pomieszczeń o zaostrzonych wymaganiach odnośnie czystości. Robot ten ma dużą strefę roboczą i daleki zasięg. Charakteryzuje go kompaktowa konstrukcja, wąski przegub oraz wysoka wydajność i dobre parametry ruchowe nawet w przypadku wykonywania skomplikowanych reorientacji przy wielu ograniczeniach przestrzeni.

Główne zastosowania robota:

• Spawanie łukowe

• Montaż

• Klejenie / Uszczelnianie

• Obsługa maszyn

• Manipulacje materiałem

Chwytaki do robotów można podzielić na wiele sposobów:

1. Ze względu na realizowany sposób chwytania wyróżnia się chwytaki:

- siłowe (rysunek po lewej)

- kształtowe (rysunek po prawej)

W przypadku chwytaków siłowych siły oddziałujące na obiekt manipulacji mogą być typu:

- naprężającego (ściskającego, rozciągającego)

- przyciągającego

0x08 graphic
0x08 graphic

1. obiekt manipulacji

2. elementy chwytające

3. nasadki na obiekt

2. Ze względu na zasadnicze różnice w budowie wyróżniono chwytaki:

- ze sztywnymi końcówkami chwytnymi

- ze sprężystymi końcówkami chwytnymi

- z elastycznymi końcówkami chwytnymi

- adhezyjne (podciśnieniowe, magnetyczne)

- specjalne urządzenia chwytające.

3. W zależności od sposobu przemieszczania się końcówek chwytnych pod wpływem siły wytworzonej przez mechanizm napędowy wyróżnia się ruch końcówek:

- nożycowy (rysunek po lewej)

- szczypcowy (rysunek po prawej)

- imadłowy (rysunek po środku)

0x08 graphic
0x08 graphic
0x08 graphic

4. Podział chwytaków ze względu na parametry użytkowe może dotyczyć:

- dysponowanej siły chwytu

- granicznych wymiarów chwytanego obiektu

- dopuszczalnych kształtów obiektu

- czasu uchwycenia obiektu manipulacji

5. Można wyróżnić również chwytaki przeznaczone do chwytu zewnętrznego (rysunek po lewej) i chwytu wewnętrznego (rysunek po prawej).

0x08 graphic

Bibliografia:

- oficjalna strona firmy ABB

- dr inż. T. Buratowski: „Teoria robotyki”, rozdział 4.1 - Klasyfikacja chwytaków

- A. Niederliński: „Roboty przemysłowe” Warszawa 1981

2

1

3

4

5

6
