Grupa 13/2 |
|
Napędy i sterowanie hydrauliczne Laboratorium 3 |
Data wykonania: 14.04.2014 |
|
Dane katalogowe:
Dławik nabojowy typ UDDD 6
2-drogowy regulator przepływu typ 2FRM5
Różnice między dławikiem a regulatorem przepływu
Wraz ze wzrostem różnicy ciśnień na dławiku wzrasta natężenie przepływu, dlatego dławiki stosowane są gdy obciążenie odbiornika zmienia się nieznacznie oraz nie wymaga się wysokiej dokładności nastawiania.
W regulatorze przepływu zmiana ciśnienia wpływa nieznacznie na natężenie przepływu, zatem stabilizacja prędkości jest dokładniejsza niż przy zastosowaniu dławika. Stosowany jest, gdy obciążenie odbiornika zmienia się w szerokich granicach i wymagana jest wysoka dokładność stabilizacji prędkości.

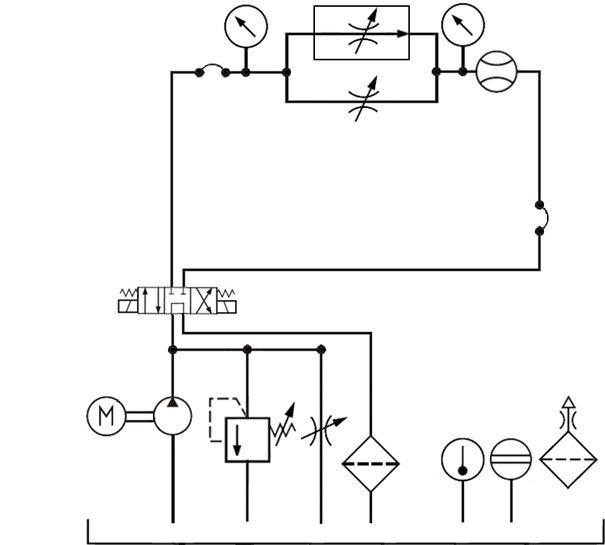

Schemat stanowiska:
Tabele z wynikami pomiarów
Dławik
Pwe [bar] |
Pwy [bar] |
ΔP [bar] |
Q [V] |
Q [dm3/min] |
10 |
0 |
10 |
0,05 |
2,58 |
20 |
0 |
20 |
0,11 |
5,68 |
30 |
0 |
30 |
0,15 |
7,74 |
40 |
0 |
40 |
0,20 |
10,32 |
50 |
0 |
50 |
0,23 |
11,87 |
60 |
0 |
60 |
0,26 |
13,42 |
70 |
0 |
70 |
0,29 |
14,97 |
Regulator przepływu
Pwe [bar] |
Pwy [bar] |
ΔP [bar] |
Q [V] |
Q [dm3/min] |
10 |
0 |
10 |
0,11 |
5,68 |
20 |
0 |
20 |
0,11 |
5,68 |
30 |
0 |
30 |
0,11 |
5,68 |
40 |
0 |
40 |
0,11 |
5,68 |
50 |
0 |
50 |
0,11 |
5,68 |
60 |
0 |
60 |
0,11 |
5,68 |
70 |
0 |
70 |
0,11 |
5,68 |
Charakterystyka:
Wnioski:
W przypadku, gdy dławik był otwarty, a regulator przepływu zamknięty, wraz ze wzrostem ciśnienia na wejściu wytwarzanego przez pompę wzrastało natężenie przepływu w układzie.
W przypadku, gdy dławik był zamknięty, a regulator przepływu otwarty, wraz ze wzrostem ciśnienia na wejściu natężenie przepływu pozostawało stałe.
Uzyskane wyniki zgadzają się z opisem teoretycznym badanych elementów sterujących natężeniem przepływu.
