madziarz, W6 - górnictwa


Politechnika Wrocławska Wrocław

Wydział Górniczy EOP

Projekt nr 3. z Techniki Strzelniczej

Temat : Wykonanie strzelania metodą długich otworów

Dane

średnica szybu D = 8,0[ m ],

rodzaj skały piaskowiec kwarcytowy,

współczynnik zwięzłości Protodiakonowa f = 14

głębokość zalegania warstwy 450 [ m ],

Obliczenia

Obliczenie liczby otworów przypadającej na 1 m2 powierzchni szybu - n

0x01 graphic

S - pole powierzchni przekroju poprzecznego szybu,

0x01 graphic

Obliczenie całkowitej liczby otworów - N

0x01 graphic

Dla 145 otworów strzałowych przy średnicy szybu w wyłomie D = 8,0 [ m ] dobieram 6 okręgów osadzenia otworów strzałowych.

Średnica ładunku MW dla powyższych danych wyniesie dMW = 32 [ mm ] a średnica otworów strzałowych wyniesie do = 36 [ mm ].

Obliczenie długości otworów strzałowych - lo

Korzystam z 4 wzorów:

  1. Obliczenie długości otworów strzałowych ze względu na czas ich wiercenia - low

0x01 graphic

czas wiercenia wszystkich otworów w przodku tw = 2 [ h ],

liczba jednocześnie pracujących wiertarek k = 3,

prędkość wiercenia v = 34,5 [ m/h ],

  1. Obliczenie długości otworów strzałowych ze względu na czas ładowania urobku - lol

0x01 graphic

czas mechanicznego ładowania tl = 0,93 [ h ],

wydajność ładowarki w = 60 [ m3/h ],

współczynnik wykorzystania czasu ładowarki ład = 0,85

liczba ładowarek nl = 2

współczynnik wykorzystania otworu  = 0,95

  1. Obliczenie długości otworów strzałowych ze względu na czas ciągnienia urobku - loc

0x01 graphic

czas ciągnienia urobku z 1 zabioru tc = 4 [ h ],

pojemność kubła Vk = 1,5 [ m3 ],

współczynnik wypełnienia kubła kw = 0,9

współczynnik wykorzystania urządzeń wyciągowych c = 0,9

współczynnik rozluzowania skały kr = 2,0

czas 1 cyklu ciągnienia urobku tcl = 0,0451

  1. Obliczenie długości otworów strzałowych ze względu na dopływ wody - lod

0x01 graphic

dopływ wody do przodka Q = 0,5 [ m3/min ] = 30 [ m3/h ],

wydajność pomp wp. = 1,50 [ m3/min ] = 90 [ m3/h ],

średnica szybu D = 6,5 [ m2 ]

Obliczone długości otworów strzałowych spełniają warunek:

0x01 graphic

Przyjmuję długość otworów strzałowych lo = 1,4 [ m ]

Obliczenie zabioru - z

0x01 graphic

Obliczenie objętości odstrzelonego urobku - V

0x01 graphic

Obliczenie ładunku jednostkowego MW - q

0x01 graphic

0x01 graphic
- współczynnik wytrzymałości skały

0x01 graphic

s - wskaźnik struktury skały s = 1,0 dla struktury masywnej skały,

v - wskaźnik usztywnienia zabioru v = 2,0

e - wskaźnik mocy MW e = 1,0 dla karbonitów,

0x01 graphic
- gęstość załadowania 0x01 graphic
= 0,9 dla MW patronowanego,

d - wskaźnik jakości przybitki d = 1,0 dla jakości dobrej,

0x01 graphic

Obliczenie ładunku całkowitego MW - Q

0x01 graphic

Obliczenie ładunku w jednym otworze - Qo

0x01 graphic

Dobór materiału wybuchowego

nazwa Karbonit węglowy 1H

średnica naboju dMW = 32 [ mm ],

masa naboju mn = 125 [ g ],

długość naboju ln = 135 [ mm ],

Obliczenie ilości naboi MW w jednym otworze - nn

0x01 graphic

Obliczenie długości przybitki - lp.

0x01 graphic

Obliczenie długości „ fajki ” - lf

0x01 graphic

Dobór zapalnika

Ze względu na dopływ wody do szybu wybieram zapalnik bezpieczny wobec prądów błądzących.

GZE W 2,0A M - 25B

Rezystancja zapalnika z 2 m. przewodami miedzianymi - Rz = 2,5 

Obliczenie sieci strzałowej

Rozmieszczenie otworów strzałowych przedstawiono na rysunku nr 1.

0x08 graphic

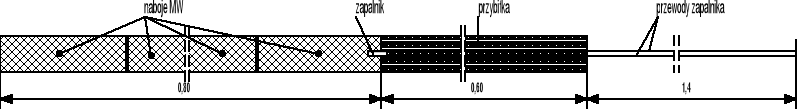

Konstrukcja otworu strzałowego z inicjacją przednią

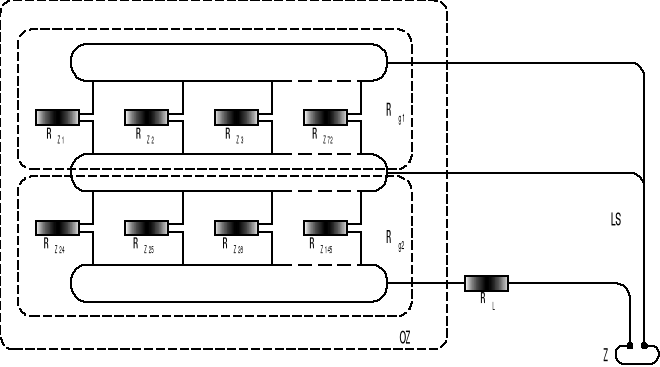

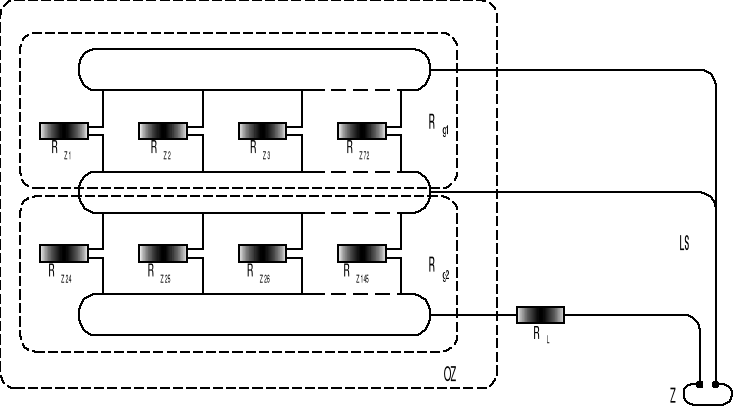

Przyjmuję trójpierścieniowe połączenie zapalników

0x08 graphic

OZ - obwód zapalnikowy,

LS - linia strzałowa,

Z - zapalarka,

Rzi - oporność i- tego zapalnika,

Rgi - oporność i- tego obwodu połączonego równolegle,

Rl - oporność linii strzałowej.

Z rysunków wynika, że długość przewodu zapalnika równa 2 metry jest niewystarczająca do sporządzenia połączenia trójpierścieniowego dla tego do każdego zapalnika dołączono po 2 metry przewodu miedzianego.

0x01 graphic

la = 250 [ m ] długość linii strzałowej,

γCu = 56 [ m/mm2 ] przewodność właściwa przewodu miedzianego,

sp = 1,5 [ mm2 ] pole przekroju poprzecznego przewodu .

Obliczenie oporności zapalników z dodatkowymi przewodami - Rz

0x01 graphic

Obliczenie oporności obwodu połączonego równolegle - Rg1 i Rg2

0x01 graphic

Obliczenie oporności obwodu - Ro

0x01 graphic

Dobór zapalarki

Zapalarka „ Barbara ” TZKS - 250 - odpala obwód trójpierścieniowy o parametrach:

a ) oporność linii strzałowej - maksymalnie 40  ( w projekcie 5,9  ),

b ) do 150 ZE normalnych ( w projekcie 145 ZE ).

0x01 graphic

0x01 graphic
