KOLOKWIUM

z Urządzeń Elektrycznych; ED 7.1

GRUPA I

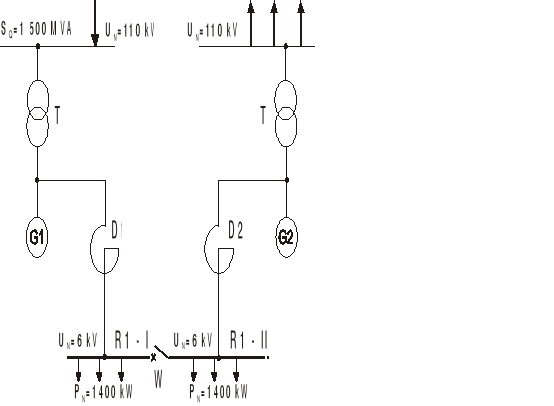

Dwusekcyjna rozdzielnica R1 zasilana jest z zacisków dwóch generatorów za pośrednictwem dławików. W normalnym stanie pracy wyłącznik sekcyjny W jest otwarty. Każda z sekcji rozdzielnicy jest obciążona mocą P = 1400 kW przy cosϕ = 0,8. W przypadku uszkodzenia jednej z gałęzi zasilających rozdzielnicę, druga powinna przejąć pełne obciążenie.

Należy:

1. Dobrać dławiki D1 i D2 tak, aby moc zwarciowa na szynach poszczególnych sekcji rozdzielnicy nie przekraczała S_k''= 200 MVA.

2. Wyznaczyć dane charakterystyczne związane z doborem do obciążeniowych zwykłych
   i zwarciowych warunków pracy wyłącznika W.

Dane:

Transformatory T: S_n = 40 MVA

υ = 110/6 kV

u_k% = 10,5%

Generator G1: S_n = 35 MVA Generator G2: S_n = 50 MVA

U_n = 6 kV U_n = 6 kV

x_d''= 15% x_d''= 15%

System: S_Q = 1500 MVA

U_n = 110 kV

Dane dławików:

I_n = 250; 400; 630; 800; 1000; 1250 A

U_n = 6; 10; 15; 30 kV

x_d% = 4; 6; 8; 10; 12%

---
