Lp. |
|
fo [MHz] |
|
|
|
|
|
|
|
1 |
|
2250 |
|
|
|
|
|
|
|
2 |
|
2500 |
|
|
|
|
|
|
|
3 |
|
2750 |
|
|
|
|
|
|
|
4 |
|
3000 |
|
|
|
|
|
|
|
5 |
|
3250 |
|
|
|
|
|
|
|
6 |
|
3500 |
|
|
|
|
|
|
|
7 |
|
3750 |
|
|
|
|
|
|
|
8 |
|
4000 |
|
|
|
|
|
|
|
9 |
|
4250 |
|
|
|
|
|
|
|
10 |
|
4500 |
|
|
|
|
|
|
|
11 |
|
4750 |
|
|
|
|
|
|
|
12 |
|
5000 |
|
|
|
|
|
|
|
13 |
|
5250 |
|
|
|
|
|
|
|
14 |
|
5500 |
|
|
|
|
|
|
|
15 |
|
5750 |
|
|
|
|
|
|
|
16 |
|
6000 |
|
|
|
|
|
|
|
17 |
|
6250 |
|
|
|
|
|
|
|
18 |
|
6500 |
|
|
|
|
|
|
|

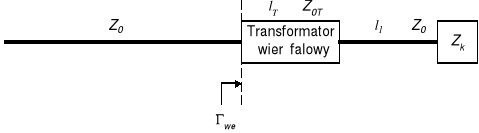

Rys. 1. Układ dopasowujący składający się z odcinka linii transmisyjnej o długości l1 oraz transformatora ćwierćfalowego.
Zadanie:
Dla zadanej częstotliwości fo zaprojektować układ dopasowujący według rysunku 1.
Sprawdzić poprawność projektu poprzez wyznaczenie wejściowego współczynnika odbicia we.
Wyznaczyć we dla częstotliwości f1=fo-200 MHz.
Wyznaczyć we dla częstotliwości f2=fo+200 MHz.
Uwarunkowania i uwagi:
Zk=125-j95
Wszystkie linie transmisyjne są liniami koncentrycznymi z dielektrykiem powietrznym.
Zo = 50
Wartości fo: jak w tabeli.
Zadanie wykonać przy użyciu wykresu Smith'a.
Na odwrocie pierwszego arkusza wykresu Smith'a przedstawić schemat analizowanego układu (powyższy rysunek 1).
Etapy od a) do d) wykonać na oddzielnych arkuszach wykresu Smith'a.
Wyraźnie opisywać wszystkie czynności i warunki realizacji (wartości, łuki itp).
Potrzebne przeliczenia powinny być przedstawione wyłącznie na wykorzystywanych arkuszach wykresu Smith'a.
Termin oddania: przed
