TUNEL SAMOCHODOWY DŁUGOŚCI 3km

Analiza numeryczna przy pomocy programu Rm-win

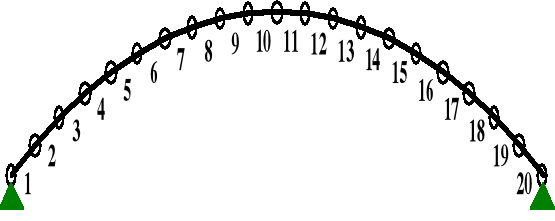

PRĘTY:

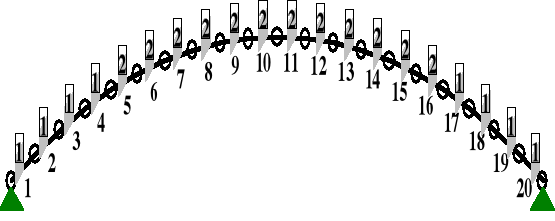

PRZEKROJE PRĘTÓW:

PRĘTY UKŁADU:

Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub;

10 - przegub-sztyw.; 11 - przegub-przegub

22 - cięgno

------------------------------------------------------------------

Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój:

------------------------------------------------------------------

1 00 1 2 1,404 0,917 1,677 1,000 1 B 70,0x100,0

2 00 2 3 1,456 0,829 1,675 1,000 1 B 70,0x100,0

3 00 3 4 1,505 0,740 1,677 1,000 1 B 70,0x100,0

4 00 4 5 1,547 0,646 1,676 1,000 1 B 70,0x100,0

5 00 5 6 1,583 0,551 1,676 1,000 2 B 50,0x100,0

6 00 6 7 1,614 0,454 1,677 1,000 2 B 50,0x100,0

7 00 7 8 1,639 0,355 1,677 1,000 2 B 50,0x100,0

8 00 8 9 1,657 0,254 1,676 1,000 2 B 50,0x100,0

9 00 9 10 1,669 0,153 1,676 1,000 2 B 50,0x100,0

10 00 10 11 1,676 0,051 1,677 1,000 2 B 50,0x100,0

11 00 11 12 1,676 -0,051 1,677 1,000 2 B 50,0x100,0

12 00 12 13 1,669 -0,153 1,676 1,000 2 B 50,0x100,0

13 00 13 14 1,657 -0,254 1,676 1,000 2 B 50,0x100,0

14 00 14 15 1,639 -0,355 1,677 1,000 2 B 50,0x100,0

15 00 15 16 1,614 -0,454 1,677 1,000 2 B 50,0x100,0

16 00 16 17 1,583 -0,551 1,676 1,000 2 B 50,0x100,0

17 00 17 18 1,547 -0,646 1,676 1,000 1 B 70,0x100,0

18 00 18 19 1,505 -0,740 1,677 1,000 1 B 70,0x100,0

19 00 19 20 1,456 -0,829 1,675 1,000 1 B 70,0x100,0

20 00 20 21 1,404 -0,917 1,677 1,000 1 B 70,0x100,0

------------------------------------------------------------------

WIELKOŚCI PRZEKROJOWE:

------------------------------------------------------------------

Nr. A[cm2] Ix[cm4] Iy[cm4] Wg[cm3] Wd[cm3] h[cm] Materiał:

------------------------------------------------------------------

1 7000,0 5833333 2858333 81667 81667 70,0 17 Beton B 30

2 5000,0 4166667 1041667 41667 41667 50,0 17 Beton B 30

------------------------------------------------------------------

STAŁE MATERIAŁOWE:

------------------------------------------------------------------

Materiał: Moduł E: Napręż.gr.: AlfaT:

[N/mm2] [N/mm2] [1/K]

------------------------------------------------------------------

17 Beton B 30 32400 17,100 1,00E-05

------------------------------------------------------------------

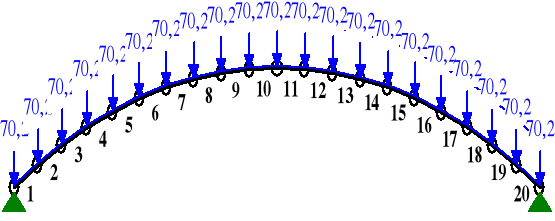

OBCIĄŻENIA:

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

Grupa: A "" Zmienne γf= 1,00

1 Liniowe 0,0 70,20 70,20 0,00 1,68

2 Liniowe 0,0 70,20 70,20 0,00 1,68

3 Liniowe 0,0 70,20 70,20 0,00 1,68

4 Liniowe 0,0 70,20 70,20 0,00 1,68

5 Liniowe 0,0 70,20 70,20 0,00 1,68

6 Liniowe 0,0 70,20 70,20 0,00 1,68

7 Liniowe 0,0 70,20 70,20 0,00 1,68

8 Liniowe 0,0 70,20 70,20 0,00 1,68

9 Liniowe 0,0 70,20 70,20 0,00 1,68

10 Liniowe 0,0 70,20 70,20 0,00 1,68

11 Liniowe 0,0 70,20 70,20 0,00 1,68

12 Liniowe 0,0 70,20 70,20 0,00 1,68

13 Liniowe 0,0 70,20 70,20 0,00 1,68

14 Liniowe 0,0 70,20 70,20 0,00 1,68

15 Liniowe 0,0 70,20 70,20 0,00 1,68

16 Liniowe 0,0 70,20 70,20 0,00 1,68

17 Liniowe 0,0 70,20 70,20 0,00 1,68

18 Liniowe 0,0 70,20 70,20 0,00 1,68

19 Liniowe 0,0 70,20 70,20 0,00 1,68

20 Liniowe 0,0 70,20 70,20 0,00 1,68

------------------------------------------------------------------

==================================================================

W Y N I K I

Teoria I-go rzędu

==================================================================

OBCIĄŻENIOWE WSPÓŁ. BEZPIECZ.:

------------------------------------------------------------------

Grupa: Znaczenie: d: γf:

------------------------------------------------------------------

Ciężar wł. 1,00

A -"" Zmienne 1 1,00 1,00

------------------------------------------------------------------

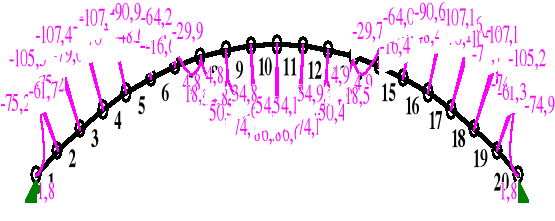

MOMENTY:

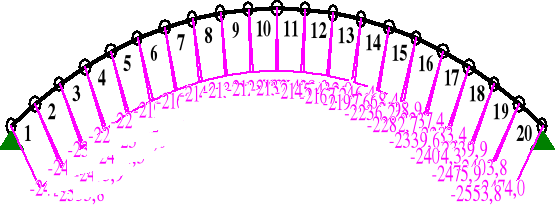

NORMALNE:

SIŁY PRZEKROJOWE: T.I rzędu

Obciążenia char.: Ciężar wł.+A

------------------------------------------------------------------

Pręt: x/L: x[m]: M[kNm]: Q[kN]: N[kN]:

------------------------------------------------------------------

1 0,00 0,000 0,0 16,2 -2553,8

0,13 0,223 1,8* -0,0 -2543,2

1,00 1,677 -75,2 -105,9 -2474,0

2 0,00 0,000 -75,2 45,3 -2475,9

0,36 0,596 -61,7* 0,2 -2450,2

1,00 1,675 -105,5 -81,4 -2403,8

3 0,00 0,000 -105,5 64,4 -2404,3

0,49 0,825 -79,0* -0,1 -2372,6

1,00 1,677 -107,4 -66,6 -2339,9

4 0,00 0,000 -107,4 77,1 -2339,6

0,57 0,963 -70,3* -0,1 -2307,3

1,00 1,676 -90,9 -57,4 -2283,4

5 0,00 0,000 -90,9 81,0 -2282,7

0,62 1,041 -48,6* 0,2 -2254,5

1,00 1,676 -64,2 -49,1 -2237,4

6 0,00 0,000 -64,2 86,8 -2236,2

0,65 1,094 -16,6* 0,2 -2211,9

1,00 1,677 -29,9 -45,9 -2198,9

7 0,00 0,000 -29,9 88,0 -2197,6

0,65 1,094 18,4* 0,2 -2178,6

1,00 1,677 4,8 -46,7 -2168,4

8 0,00 0,000 4,8 86,0 -2167,2

0,63 1,061 50,3* -0,2 -2154,0

1,00 1,676 34,8 -50,2 -2146,4

9 0,00 0,000 34,8 80,1 -2145,4

0,58 0,975 74,0* 0,2 -2138,1

1,00 1,676 54,1 -57,1 -2132,9

10 0,00 0,000 54,1 73,0 -2132,4

0,53 0,891 86,5* -0,2 -2130,2

1,00 1,677 61,0 -64,7 -2128,2

11 0,00 0,000 61,0 64,8 -2128,2

0,47 0,786 86,6* 0,2 -2130,2

1,00 1,677 54,1 -73,0 -2132,4

12 0,00 0,000 54,1 57,1 -2132,9

0,42 0,701 74,1* -0,2 -2138,1

1,00 1,676 34,9 -80,1 -2145,4

13 0,00 0,000 34,9 50,2 -2146,4

0,37 0,616 50,4* 0,2 -2154,0

1,00 1,676 4,9 -86,0 -2167,2

14 0,00 0,000 4,9 46,7 -2168,4

0,35 0,583 18,5* -0,1 -2178,6

1,00 1,677 -29,7 -88,0 -2197,6

15 0,00 0,000 -29,7 45,9 -2198,9

0,35 0,583 -16,4* -0,2 -2211,9

1,00 1,677 -64,0 -86,8 -2236,2

16 0,00 0,000 -64,0 49,2 -2237,4

0,38 0,635 -48,4* -0,1 -2254,5

1,00 1,676 -90,6 -81,0 -2282,7

17 0,00 0,000 -90,6 57,5 -2283,4

0,43 0,714 -70,1* 0,2 -2307,3

1,00 1,676 -107,1 -77,1 -2339,6

18 0,00 0,000 -107,1 66,6 -2339,9

0,51 0,852 -78,7* 0,1 -2372,6

1,00 1,677 -105,2 -64,3 -2404,3

19 0,00 0,000 -105,2 81,4 -2403,8

0,64 1,080 -61,3* -0,2 -2450,2

1,00 1,675 -74,9 -45,2 -2475,9

20 0,00 0,000 -74,9 105,7 -2474,0

0,87 1,454 1,8* -0,2 -2543,2

1,00 1,677 -0,0 -16,4 -2553,8

------------------------------------------------------------------

* = Wartości ekstremalne
