Wykres rozrzutów nośności z poszczególnych prób oraz odpowiadających im funkcji gęstości:

Wszystkie wykresy zaczynają się od 0, jednak ze względu na zwiększenie czytelności zostały przesunięte na osi poziomej o stałe wartości podane w legendzie.

Wnioski:

• Jak widać z wykresu rozrzutu nośności złącza śrubowego bez względu na metode napinania, wyniki w poszczególnych próbach są do siebie bardzo zbliżone. Może to wynikać z faktu, że użyliśmy śrub czernionych, których współczynnik tarcia zmniejsza znaczenie nałożenie smaru na śrubę.

• Teoretycznie lepsze wyniki powinniśmy uzyskać podczas napinania śrub napinaczem hydraulicznym, jednak dzięki użyciu śrub o dobrej jakości nasze wyniki są porównywalne wiec wynika z tego, że można zamiennie użyć klucza dynamometrycznego zamiast napinacza. Klucz jest bardziej dostępny i łatwiejszy w użyciu.

• wartości teoretyczne różnią się od wyników otrzymanych podczas wykonywania doświadczenia ze względu na działające czynniki zewnętrzne: jakość śruby, warunki w jakich przeprowadzany jest pomiar, błędy człowieka

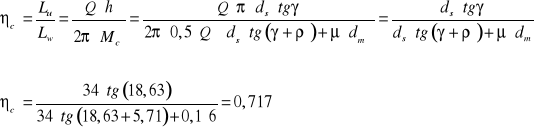

7. Obliczeniowa sprawność mechanizmu dla ruchu śruby :

1. w dół

2. w górę

8. Wnioski:

• wartości obliczeniowe momentów czynnych i biernych są niższe od wartości teoretycznych - spowodowane jest to zużyciem poszczególnych elementów mechanizmu, oraz oporami tarcia na powierzchniach gwintu

• podczas ruchu śruby w górę sprawność rośnie wraz ze wzrostem obciążenia osiowego, co może być spowodowane dodatkowymi czynnikami działającymi na mechanizm

• wartości obliczone, różnią się od wartości zmierzonych, różnica ta może być spowodowana, wpływem czynników zewnętrznych, a także w niewielkim stopniu błędem człowieka (odczyt), niedokładności wykonania elementów.

• Wraz ze wzrostem obciążenia osiowego rośnie moment obrotowy Mb w mechanizmie śrubowym. Jest mniejszy od teoretycznego i nie jest liniowy, a moment czynny, przy ruchu w dół, jest większy od teoretycznego.

---
