e_i - odchyłka dolna wałka E_I - odchyłka dolna otworu

e_s - odchyłka górna wałka E_S - odchyłka górna otworu

A_o - wymiar dolny otworu B_o - wymiar górny otworu

A_w - wymiar dolny wałka B_w - wymiar górny wałka

N - nominał IT - wartość podana z tablic

T_w = B_w - A_w : tolerancja wałka L_max = B_o - A_w

T_o = B_o - A_o : tolerancja otworu L_min = A_o - B_w

W_max = ! L_min ! ZSO => E_I = 0 i E_S > 0 (H-otwór)

W_min = ! L_max ! ZSW => e_s = 0 i e_i < 0 (h-wałek)

Gdy jest podana odchyłka dla wałka „e_x” to stosujemy zasadę ZSO: E_I = 0.

Gdy jest podana odchyłka dla otworu „E_x” to stosujemy zasadę ZSW: e_s = 0.

Gdy luzy dodatnie to pasowanie luźne.

Gdy luzy ujemne to pasowanie ciasne.

Gdy luzy mają różne znaki to pasowanie mieszane.

Wniosek musi być podany w odpowiedzi (jakie luzy, jakie pasowanie).

Obliczenia:

1. Wypisujemy wartości podane: e_x lub E_x , IT oraz N.

2. Obliczamy wartości: e_x oraz E_x.

3. Obliczamy wartości: A_x oraz B_x.

4. Obliczamy luzy.

5. Obliczamy wciski.

6. Podajemy wnioski.

E_I = A₀ - N E_S = E_I + IT e_s = e_i + IT

A₀ = E_I + N A₀ = E_I + N A_w = e_i + N

E_S = B₀ - N B₀ = E_S + N B_w = e_s + N

B₀ = E_S + N

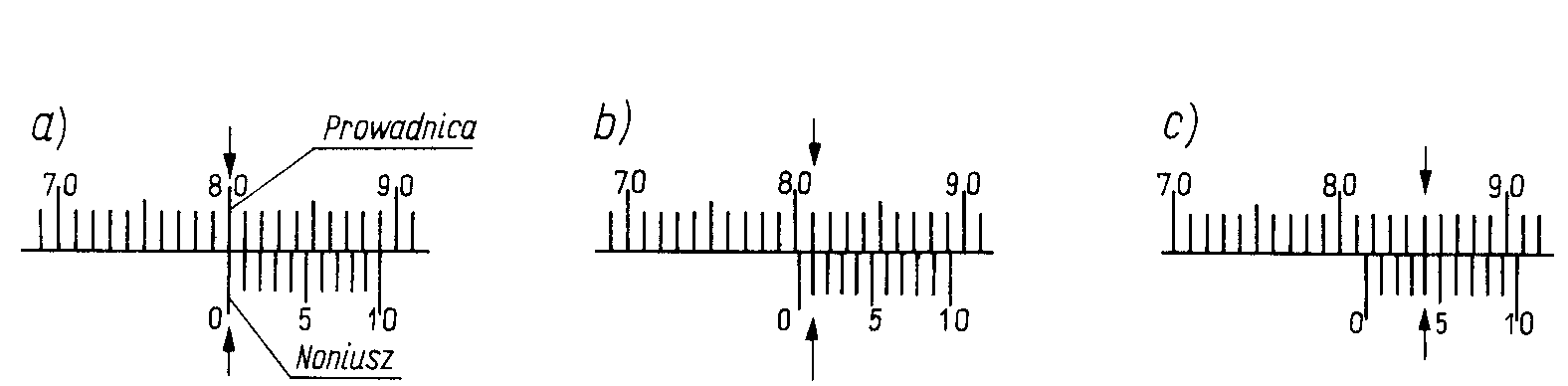

Przykłady położenia podziałki noniusza suwmiarki podczas pomiaru: a) wymiar 0,0 mm, b) wymiar 80,1 mm c) wymiar 81,4 mm

Budowa suwmiarki:

1. Prowadnica stalowa z podziałką milimetrową

2. Szczęki nieruchome na prowadnicy

3. Suwak

4. Dwie szczęki (odpowiadające szczękom stałym).

5. Podziałka długości 9mm, zwana noniuszem 5, składająca się z 10 równych części (lub więcej - zależnie od dokładności)

6. Dźwignia zacisku

7. Wsuwka głębokościomierza

1. położenie tulei i bębna w czasie zetknięcia się wrzeciona z kowadełkiem

(odczyt - 0,00 mm)

2. odczytanie wymiaru 7,50 mm,

3. odczytanie wymiaru 18,73 mm

4. odczytanie wymiaru 23,82 mm.

Budowa mikrometru:

1. kabłąka

2. kowadełko

3. nieruchoma tuleja z podziałką wzdłużną

4. obrotowy bęben

5. podziałka poprzeczna

6. wrzeciono

7. zacisk ustalający

8. pokrętło sprzęgła ciernego

---
