ZADANIA ĆWICZENIOWE Z GRAFIKI INŻYNIERSKIEJ - ZESTAW 1

Wszystkie zadania należy oddać w postaci rysunków technicznych na formatach A4 lub A3 (preferowane) wraz tabelą rysunkową dla rysunku wykonawczego wypełnioną pismem TECHNICZNYM!!!

Zadanie 1: Przedstawić pokazaną bryłę za pomocą rzutowania prostokątnego. Części niewidoczne na rysunku 3D można dowolnie zinterpretować, przy zachowaniu warunku poprawności wykonanego rzutowania.

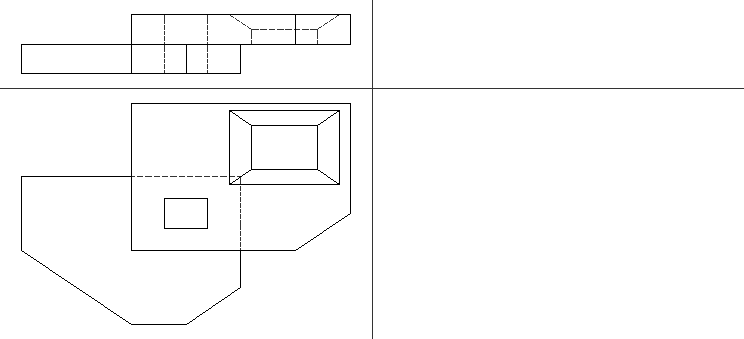

Zadanie 2: Na podstawie dwóch znanych rzutów wyznaczyć trzeci brakujący rzut przedstawionej bryły,
a następnie na ich podstawie utworzyć widoki w izomerii i w dimetrii ukośnej. Uwaga: wymiary głębokościowe ulegają skróceniu o połowę tylko w dimetrii.

Zadanie 3: Wyznaczyć rzuty prostokątne oraz kład powierzchni przecięcia (rzeczywiste wymiary), a następnie wykreślnie wyznaczyć siatkę powstałej bryły (w tej samej podziałce), dla następującego przedmiotu:

ostrosłup prawidłowy o podstawie sześciokąta ścięty płaszczyzną nachyloną do płaszczyzny podstawy pod kątem 30^O

Zadanie 4: Wyznaczyć linię przenikania (w 3 rzutach),
a następnie ustworzyć siatki i rzeczywiste modele przenikających się brył (kąt inny niż 90^O):

graniastosłup prawidłowy o podstawie sześciokąta z ostrosłupem prawidłowym o podstawie ośmiokąta.

---
