Uniwersytet Szczeciński
Zakład Podstaw Techniki			Laboratorium podstaw konstrukcji maszyn
Połączenie gwintowe
	Semestr: V Gr. I	Sprawdził: Dr T. Brodziński		Ocena

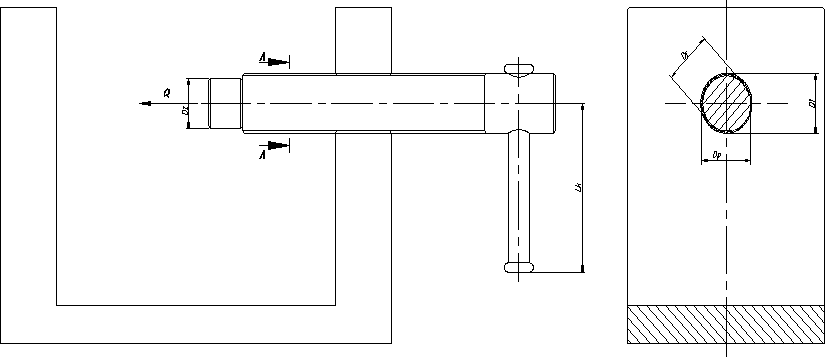

Zaprojektować połączenie gwintowane. Siła Q=45 kN

Dane	Obliczenia	Wyniki
1. Dobór materiału
kr=200 MPa kr=225 MPa	Materiał śruby St45 kr=200 MPa Materiał nakrętki St55 kr=225 MPa k0=0.2*kr =0.2*225=45 MPa kc=kr=200MPa
2.Obliczenie średnicy rdzenia śruby
3. Dobór średnicy rdzenia, podziałowej, śr. śruby i podziałki z tabeli.
4. Obliczenie momentów tarcia, momentu skręcającego, średnicy średniej, promienia średniego
5. Obliczenie siły ręki
6. Obliczenie wysokości nakrętki
