Politechnika lubelska |
|||||
Nazwisko i imię: Mariusz Gerhant Michal Zaremba
|
Symbol grupy: ED.4.4 |
||||
Data wyk. ćwiczenia: 98.04.29 |
Symbol ćwiczenia: 5 |
Temat ćwiczenia: Tranzystorowe generatory napiec sinusoidalnych. |
|||
Ocena:
|
Data: |
Podpis: |
Celem cwiczenia jest zapoznanie się zasada dzielania ukladow generujacych typu RC.
Schemat ukladu pomiarowego:
Charakterystyka dynamiczna wzmacniacza podstawowego:
Ue |
Uwy |
|
V |
V |
|
0 |
0 |
|
0.011 |
0.02 |
|
0.0021 |
0.05 |
|
0.0036 |
0.08 |
|
0.0044 |
0.11 |
|
0.0059 |
0.15 |
|
0.0089 |
0.22 |
|
0.01 |
0.25 |
|
0.0153 |
0.34 |
|
0.018 |
0.45 |
|
0.0237 |
0.58 |
|
0.033 |
0.79 |
|
0.04 |
0.93 |
|
0.0415 |
0.95 |
|
0.0459 |
1.01 |
|
0.06 |
1.11 |
|
0.0726 |
1.15 |
|
0.09 |
1.17 |
|
0.1 |
1.17 |
|
0.12 |
1.16 |
|
0.13 |
1.15 |
|
0.146 |
1.14 |
|
Uwe |
Uwy |
|
V |
V |
|
0 |
0 |
|
0.005 |
0.21 |
|
0.011 |
0.47 |
|
0.14 |
0.62 |
|
0.02 |
0.89 |
|
0.25 |
1.08 |
|
0.03 |
1.25 |
|
0.035 |
1.45 |
|
0.041 |
1.64 |
|
0.051 |
1.83 |
|
0.077 |
2 |
|
0.135 |
1.98 |
|
0.17 |
1.92 |
b min b poś b max
Uwe |
Uwy |
V |
V |
0 |
0 |
0.0033 |
0.21 |
0.0065 |
0.42 |
0.012 |
0.76 |
0.018 |
1.12 |
0.024 |
1.48 |
0.03 |
1.79 |
0.032 |
1.92 |
0.037 |
2.2 |
0.045 |
2.52 |
0.058 |
2.77 |
0.068 |
2.87 |
0.097 |
2.94 |
0.13 |
2.88 |
0.145 |
2.85 |
0.155 |
2.83 |
Charakterystyka czwórnika sprzężenia zwrotnego:
Uwe |
Uwy |
V |
V |
0 |
0 |
0,5 |
0,02 |
0,76 |
0,027 |
1 |
0,038 |
1,25 |
0,047 |
1,58 |
0,061 |

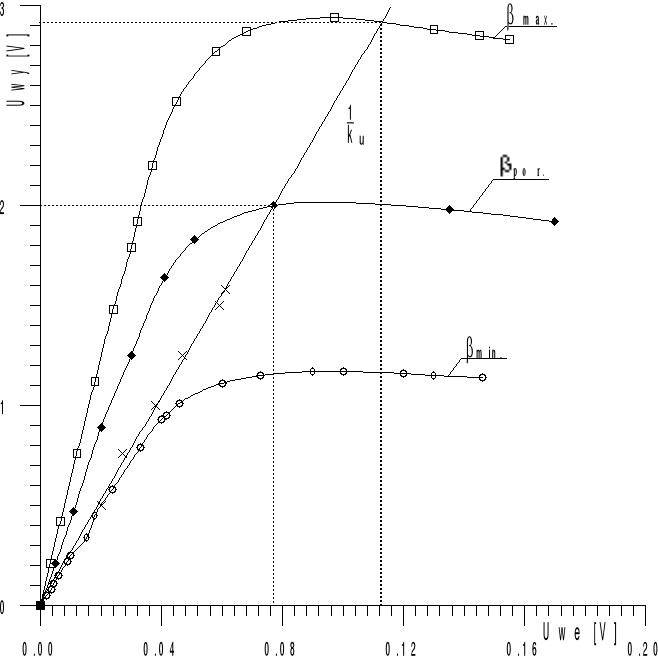

Z wykresu odczytujemy że dla bpośr. amplituda sygnału wynosi 2V, dla bmax. około 2,9V.
R=6,2kW
C=10nF
Wyznaczenie częstotliwości generowanej i napięcia wejściowego w zależnosci od wspolczynnika sprzezenia:
|
Ugen. |
fGen. |
|
V |
Hz |
bmax. |
3,55 |
1,11 |
bmin. |
3,47 |
1,04 |
bpośr. |
0 |
0 |
Badanie generatorów Hartleya i Colpittsa:
Generator: |
f teor. |
f otrz. |
Hartleya |
9642 Hz |
9505 Hz |
Colpittsa |
9090 Hz |
9090 Hz |
Dla Colpitsa:
Dla Hartleya:
Wnioski:
W ćwiczeniu badano parametry czwórnika sprzężenia zwrotnego stopnia wzmacniającego oraz całego układu generatora. W wyniku przecięcia się charakterystyk otrzymaliśmy dwa punkty w których układ generuje częstotliwość 1kHz a różnymi napięciami. Napięcie to zależy od tego jak duże jest sprzężenie zwrotne. Wynik ok. 1kHz otrzymano ze wzoru oraz z pomiarów dokonanych oscyloskopem. Badany generator generuje tylko jedną częstotliwość i aby ją zmienić należy zmienić jednocześnie wszystkie pojemności lub rezystancje w przesuwniku fazowym. Podczas wyznaczania częstotliwości generowanych drgań za pomocą oscyloskopu otrzymana wartość nie zależy od wartości sprzężenia, z wyjątkiem punktu w którym nie było sprzężenia zwrotnego (bmin.) wtedy układ nie pracował jako generator. Kształt przebiegu wyjściowego generatora zaobserwowany na oscyloskopie w zasadzie nie zmieniał się. Częstotliwość generowanego sygnału zależy głównie od elementów sprzężenia zwrotnego, natomiast amplituda sygnału od wzmocnienia wzmacniacza. Dla badanych generatorow Hartleya i Colpitsa , czestotliwosci zaobserwowane na oscyloskopie z czestotliwosciami otrzymanymi( ze wzorow teoretycznych) zgadzaja się. W generatorze Hartleya dostrzegamy male odchylenie, moze byc ono zwiazane z niedokladnoscia odczytu z oscyloskopu.
