POLITECHNIKA POZNAŃSKA
Laboratorium Techniki Wysokich Napięć Ćwiczenie nr 4 Temat: Badanie oleju transformatorowego. Próba skrócona
Rok akademicki: 2008/2009 Wydział Elektryczny Studia dzienne Nr grupy: E-3	Wykonawcy: Magdalena Grygier	Data
				Wykonania ćwiczenia	Oddania sprawozdania
				30.03.2009	06.04.2009
				Ocena:
Uwagi:

1. Cel ćwiczenia:

Celem ćwiczenia jest zbadanie oleju transformatorowego, jego cech i właściwości oraz jego przydatność do użytku. Badany przez nas olej pochodzi z transformatora który był w eksploatacji.

2. Przebieg ćwiczenia:

2.1. Oględziny:

Badany olej nie posiadał żadnych widzialnych gołym okiem zanieczyszczeń ani osadów, nie był mętny i miał barwę ciemnożółtą. Wstępne oględziny nie budziły żadnych zastrzeżeń.

2.2. Badanie na zawartość wody wydzielonej:

Podczas ogrzewania probówki z oleju nie wydzieliła się żadna ilość wody.

2.3. Napięcie przebicia oleju:

Tabela pomiarów:

Up1	Up2	Up3	Up4	Up5	Up6	Up	S	V
kV	kV	kV	kV	kV	kV	kV	kV	%
60	47	50	42	50	52	50,17	5,947	11,85

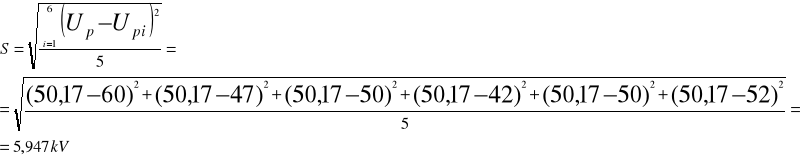

Obliczenia:

2.4. Rezystywność oleju:

Tabela pomiarów:

R1	R2	R3	R	S	d	ρ
Ω	Ω	Ω	Ω	cm^2	cm	Ω*cm
46,09*10^12	42,56*10^12	40,46*10^12	43,04*10^12	71	0,2	1,5278*10^16

Obliczenia:

2.5 Pomiar lepkości:

Trzy razy mierzyliśmy czas wypływu 200 ml oleju:

Lepkość względna η:

Lepkość kinematyczna oleju wyznaczona na podstawie wykresu jest równa ok. 19 cSt.

3. Wnioski:

W porównaniu z normami dotyczącymi właściwości olejów pobranych z transformatorów będących w eksploatacji możemy stwierdzić, że badany przez nas olej wykazał się bardzo dobrymi właściwościami, w szczególności jeśli chodzi o rezystywność- 1,5278*10¹⁸Ω*m, norma wymaga min 5*10¹⁰ Ω*m w transformatorach o mocy większej niż 100 MVA i pracujących pod napięciem większym niż 400kV. Spełnia on tą normę dla wszystkich grup transformatorów. Również jego lepkość kinematyczna jest bardzo dobra: 19 cSt przy normie wymagającej lepkość kinematyczną ≤ 30 cSt. Jego barwa nie budzi zastrzeżeń. Nie ma w nim wody ani żadnych osadów. Względne odchylenie standardowe V jest mniejsze niż 20% , co sprawia, że olej spełnia to wymaganie dla dowolnych grup transformatorów. Jedynym zastrzeżeniem może być jego napięcie przebicia U_p=50,17 kV, które jest na granicy dopuszczalnego napięcia przebicia oleju w przypadku transformatorów o mocy większej niż 100 MVA i pracujących pod napięciem większym niż 400 kV (wymagane U_p≥50kV). Ze względu na to olej ten będąc w transformatorach I grupy pracujących pod napięciem ≥400 kV może stwarzać podwyższone ryzyko wystąpienia przebicia. Zastosowanie badanego przez nas oleju w transformatorach pozostałych grup nie budzi zastrzeżeń- olej spełnia wszelkie normy dotyczące właściwości oleju do transformatorów pozostałych grup.
