KATEDRA ELEKTROTECHNIKI I AUTOMATYKI

LABORATORIUM PODSTAW ELEKTRONIKI

INSTRUKCJA LABORATORYJNA

Ćwiczenie numer : 4

Temat: BADANIE STABILIZATORÓW NAPIĘCIA

Bielsko-Biała 2005

Celem ćwiczenia jest poznanie podstawowych charakterystyk i parametrów stabilizatora:

• parametrycznego,

• szeregowego,

• równoległego.

1. Pomiary parametrycznego stabilizatora napięcia.

Rys.1. Parametryczny stabilizator napięcia z diodą stabilizacyjną

Zmontować układ pomiarowy z rys.2.

Rys.2. Układ pomiarowy do badania stabilizatorów napięcia.

1. Pomiar charakterystyki:

U_WY = f(U_WE) /I_WY = const .

Powyższą charakterystykę mierzyć dla:

• I_WY=1mA; U_WE zmieniać co 2V w granicach od 0 do 30 V,

• I_WY=5mA; U_WE zmieniać co 2V w granicach od 6 do 30 V,

• I_WY=10mA; U_WE zmieniać co 2V w granicach od 12 do 30 V.

Tabela

Uwe , V	Iwy = 1 mA	Iwy = 5 mA	Iwy = 10 mA
		Uwy , V	Uwy , V	Uwy , V
0
2
4
.

1. Pomiar charakterystyki:

U_WY = f(I_WY) /U_WE = const .

Powyższą charakterystykę mierzyć dla:

• U_WE=5V,

• U_WE=10V,

• U_WE=15V.

Zmiany prądu I_WY uzyskuje się przez zmianę rezystancji obciążenia R (w pełnym zakresie na jaki pozwala zastosowana opornica dekadowa).

Tabela

Iwy , mA	Uwe = 5 V	Uwe = 10 V	Uwe = 15 V
		Uwy , V	Uwy , V	Uwy , V
.

2. Pomiary szeregowego stabilizatora napięcia.

Dokonać zmiany układu stabilizatora w układzie pomiarowym z rys.2.

z parametrycznego na szeregowy.

Rys.3. Szeregowy stabilizator napięcia z diodą stabilizacyjną i tranzystorem .

1. Pomiar charakterystyki:

U_WY =f(U_WE) / I_WY = const .

Powyższą charakterystykę mierzyć dla:

I_WY=0 mA, I_WY=50 mA,

I_WY=20 mA, I_WY=80 mA,

Zmieniać napięcie U_WE co 1V w granicach od 2V do 15V.

Tabela

Uwe , V	Iwy = 0 mA	Iwy = 20 mA	Iwy = 50 mA	Iwy = 80 mA
		Uwy , V	Uwy , V	Uwy , V	Uwy , V
2
3
4
.

2. Pomiar charakterystyki:

U_WY = f(I_WY) /U_WE = const .

Powyższą charakterystykę mierzyć dla:

U_we = 10 V,

U_WE = 15 V,

Zmiany prądu I_WY uzyskuje się przez zmianę rezystancji obciążenia.

Tabela

Iwy , mA	Uwe = 10 V	Uwe = 15V
		Uwy , V	Uwy , V
.

UWAGA!

Dopuszczalna maksymalna wartość prądu obciążenia wynosi 120mA przy

U_WE=15V (zastosować ograniczenie prądu na zasilaczu).

3. Pomiary równoległe stabilizatora napięcia.

Dokonać zmiany układu stabilizatora w układzie pomiarowym z rys.2.

z szeregowego na równoległy.

Rys.4. Równoległy stabilizator napięcia z diodą stabilizacyjną i tranzystorem .

1. Pomiar charakterystyki:

U_WY = f(U_WE) / I_WY = const .

Powyższą charakterystykę mierzyć dla:

• I_WY=0 mA,

• I_WY=20 mA,

• I_WY=60 mA,

Zmieniając U_WE co 2V w granicach od 0V do 20V.

Tabela

Uwe , V	Iwy = 0 mA	Iwy = 20 mA	Iwy = 60 mA
		Uwy , V	Uwy , V	Uwy , V
0
2
4
.

1. Pomiar charakterystyki:

U_WY = f(I_WY) /U_WE = const .

Powyższą charakterystykę mierzyć dla:

• U_WE=10V,

• U_WE=15V.

UWAGA!

I_WY powinno być mniejsze niż 120mA!

4. Na podstawie przeprowadzonych pomiarów wykonać:

• Narysować charakterystyki:
  U_wy = f(U_we) przy I_wy = const .
  U_wy = f(I_wy) przy U_we = const .

•
  Określić z charakterystyki zakres stabilizacji układu

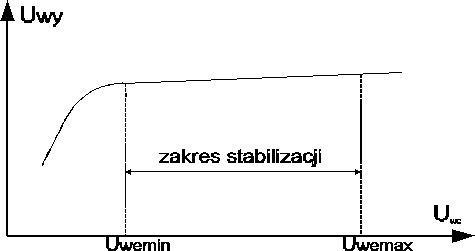

Rys. 5. Charakterystyka U_we = f ( U_wy ) | I_wy = const .

- Wyznaczyć współczynnik stabilizacji napięcia WSN:

gdzie: ΔU_wy jest zmianą napięcia U_wy przy zmianie napięcia wejściowego o 1V.
Współczynnik wyznaczyć dla U_we leżącego w połowie zakresu stabilizacji.

- Wyznaczyć rezystancję wyjściową stabilizatora w punkcie leżącym w połowie

zakresu stabilizacji

Instrukcja laboratoryjna Stabilizatory napięcia
