Pracownia Zakładu Elektrotechniki Politechniki Lubelskiej |
|
|
|
||||||||
Nazwisko i imię studenta: Wiesław Rycerz |
Instytut i symbol grupy ED 3.6 |
|
|
||||||||
Data wykonania ćwiczenia: 96-12-11 |
Symbol ćwiczenia: M-4 |
Temat zadania: Podstawowe własności materiałów przewodzących |
|
||||||||
Zaliczenie: |
Ocena: |
Data: |
Podpis |
||||||||
Ćwiczenie wykonali:
Wiesław Rycerz
Tomasz Sugier
Lesław Widz
Tomasz Szymczyk
1.Tabela pomiarowa
Lp. |
T [ oC] |
miedź
|
żelazo
|
konstantan
|
1. |
27,1 |
5,0 |
15,9 |
17,4 |
2. |
30 |
5,0 |
16,0 |
17,4 |
3. |
40 |
5,1 |
16,2 |
17,5 |
4. |
50 |
5,3 |
16,8 |
17,0 |
5. |
60 |
5,4 |
17,4 |
17,0 |
6. |
70 |
5,7 |
17,8 |
17,2 |
7. |
80 |
5,8 |
18,4 |
17,3 |
8. |
90 |
6,0 |
19,2 |
17,2 |
9. |
100 |
6,3 |
19,8 |
17,2 |
10. |
110 |
6,5 |
20,5 |
17,1 |
11. |
120 |
6,8 |
20,9 |
17,3 |
Cewki 1-3 wykonane z badanych przewodów zanurzone są do naczynia z olejem transformatorowym 4, który można podgrzewać grzałką 5, moc której regulowana przez autotransformator AT. Pomiary temperatury wykonane są cyfrowym miernikiem temperatury T. Na tablicy 6 wyprowadzone są przewody, które łączą końce przewodów cewek z odpowiednimi zaciskami tak jak na rys. Pomiary rezystywności odbywają się przy podłączeniu zacisków omomierza do odpowiednich zacisków na tablicy 6. Pomiary są wykonywane przy temperaturze pokojowej oraz co 10°C do temperatury100°C.
2.Schemat pomiarowy
1,2,3-cewki wykonane z przewodów z badanych materiałów
4 - naczynie z olejem
5 - grzałka
6 - autotransformator
T - miernik temperatury
6
3.Obliczenia i wykresy
Wymiary geometryczne przewodów :
Żelazo m2
Miedź m2
Konstantan m2
,
gdzie :
s - pole przekroju
l - długość
- rezystancja właściwa
Tabela obliczeń.
|
|
Miedź |
|
|
Żelazo |
|
|
Konstantan |
|
t [°C] |
RCu |
r [Wm.] |
a [°C-1] |
RFe |
r [Wm.] |
a [°C-1] |
Rconst |
r [Wm.] |
a [°C-1] |
27,1 |
5 |
1,54 10-5 |
120,63 |
15,9 |
4,04 10-6 |
5,724 |
17,4 |
5,371 10-5 |
14,989 |
30 |
5 |
1,54 10-5 |
85,645 |
16 |
4,06 10-6 |
4,09 |
17,4 |
5,371 10-5 |
10,642 |
40 |
5,1 |
1,57 10-5 |
43,68 |
16,2 |
4,12 10-6 |
2,071 |
17,5 |
5,402 10-5 |
5,3519 |
50 |
5,3 |
1,64 10-5 |
30,263 |
16,8 |
4,27 10-6 |
1,433 |
17 |
5,248 10-5 |
3,4651 |
60 |
5,4 |
1,67 10-5 |
23,126 |
17,4 |
4,42 10-6 |
1,114 |
17 |
5,248 10-5 |
2,5988 |
70 |
5,7 |
1,76 10-5 |
19,53 |
17,8 |
4,52 10-6 |
0,912 |
17,2 |
5,309 10-5 |
2,1037 |
80 |
5,8 |
1,79 10-5 |
16,561 |
18,4 |
4,67 10-6 |
0,786 |
17,3 |
5,34 10-5 |
1,7634 |
90 |
6 |
1,85 10-5 |
14,685 |
19,2 |
4,88 10-6 |
0,704 |
17,2 |
5,309 10-5 |
1,5027 |
100 |
6,3 |
1,94 10-5 |
13,492 |
19,8 |
5,03 10-6 |
0,636 |
17,2 |
5,309 10-5 |
1,3148 |
110 |
6,5 |
2,01 10-5 |
12,374 |
20,5 |
5,21 10-6 |
0,585 |
17,1 |
5,278 10-5 |
1,1619 |
120 |
6,8 |
2,1 10-5 |
11,651 |
20,9 |
5,31 10-6 |
0,537 |
17,3 |
5,34 10-5 |
1,058 |

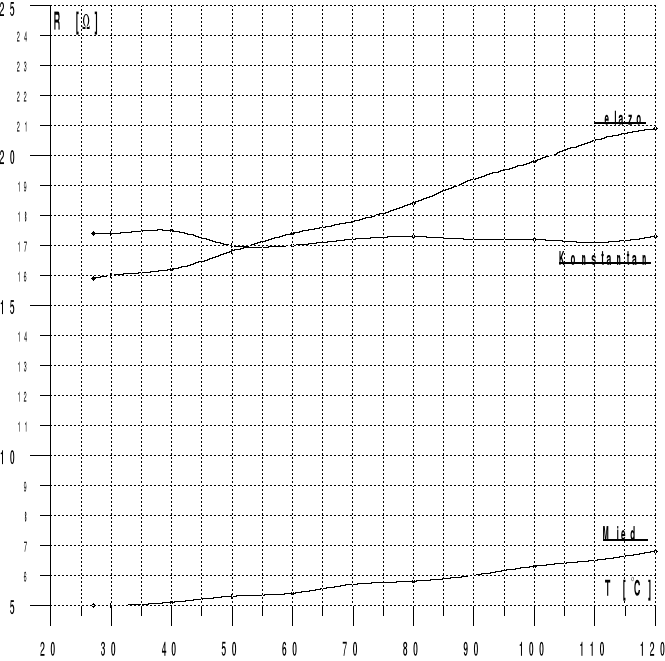

Wykresy zależności rezystancji od temperatury.
